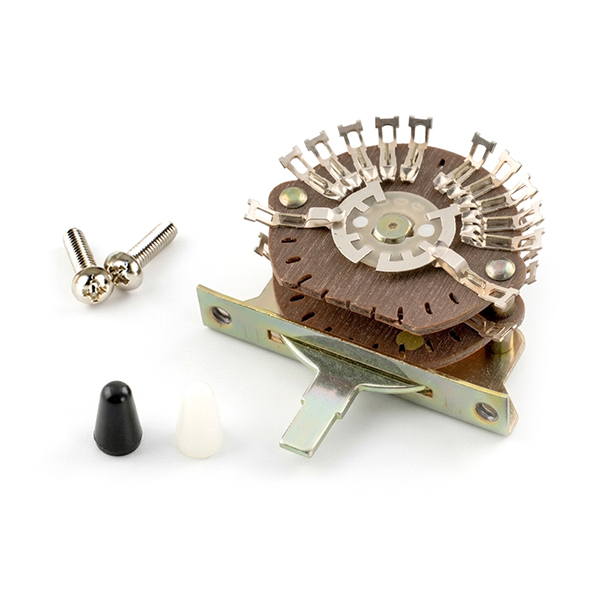

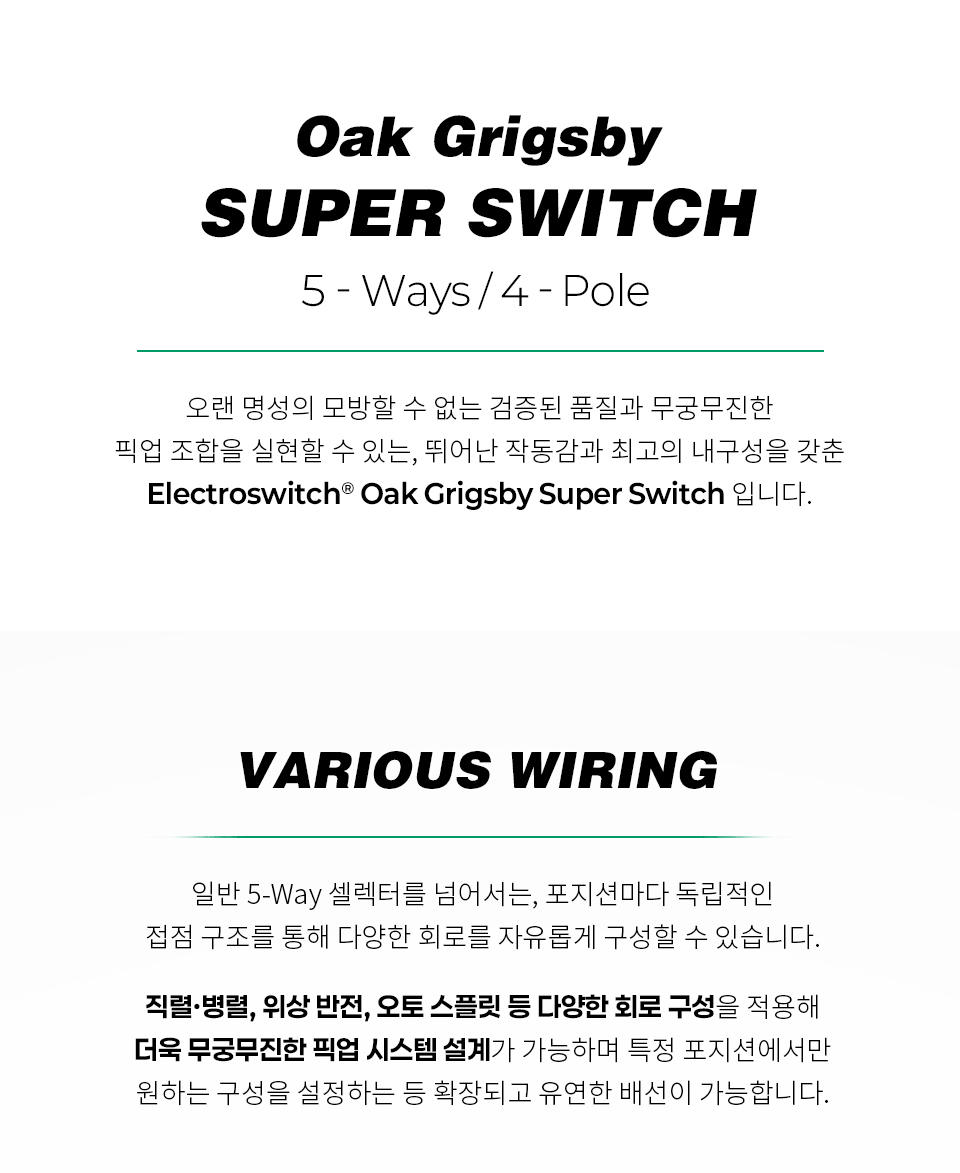

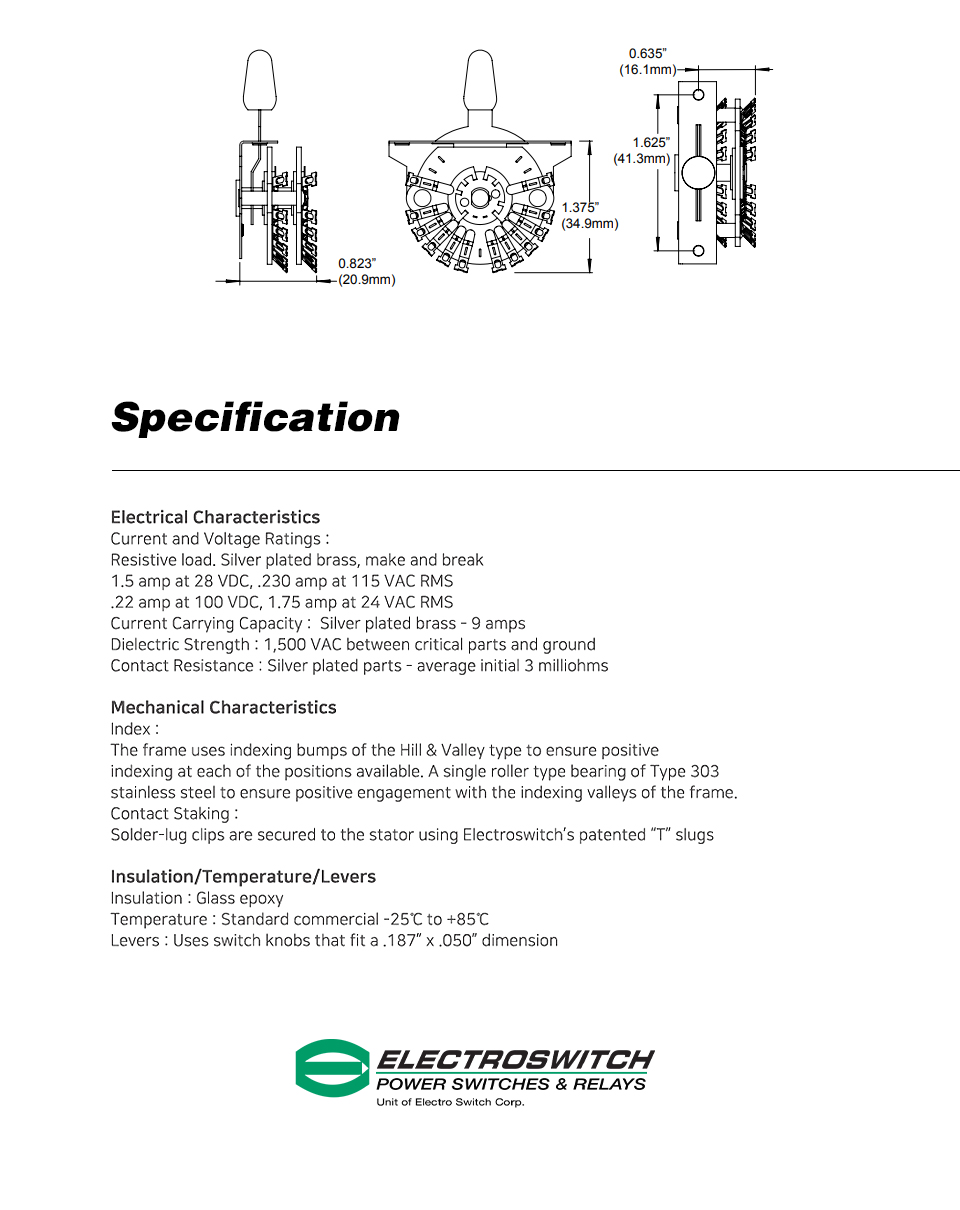

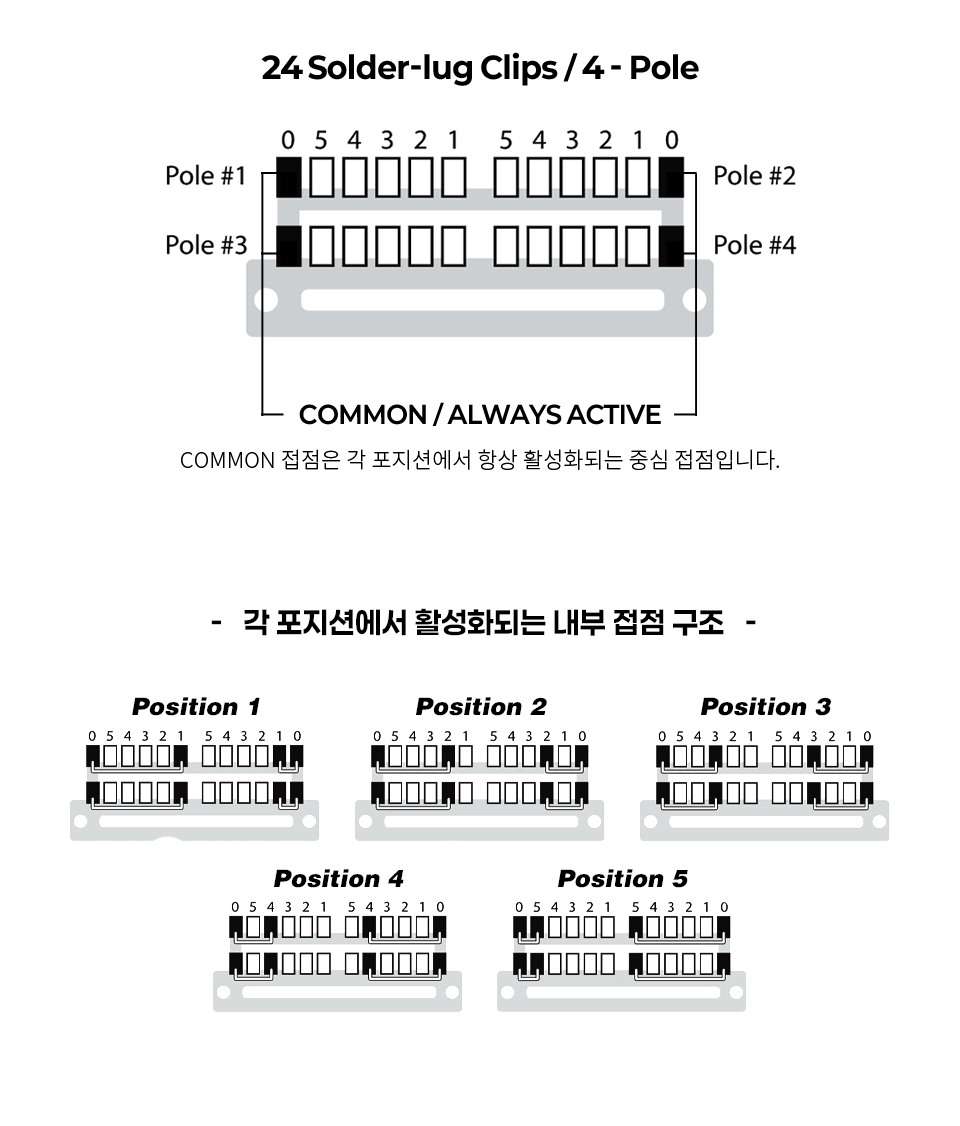

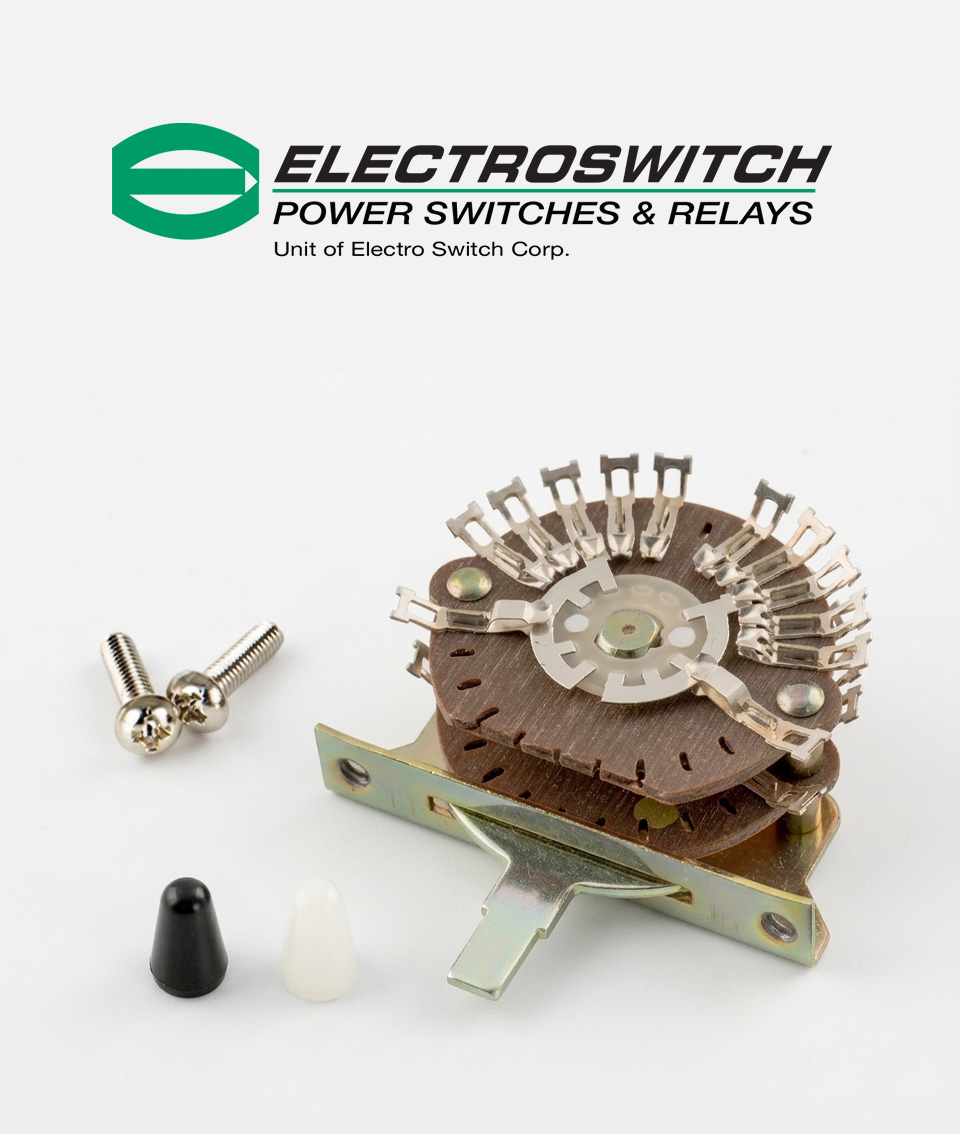

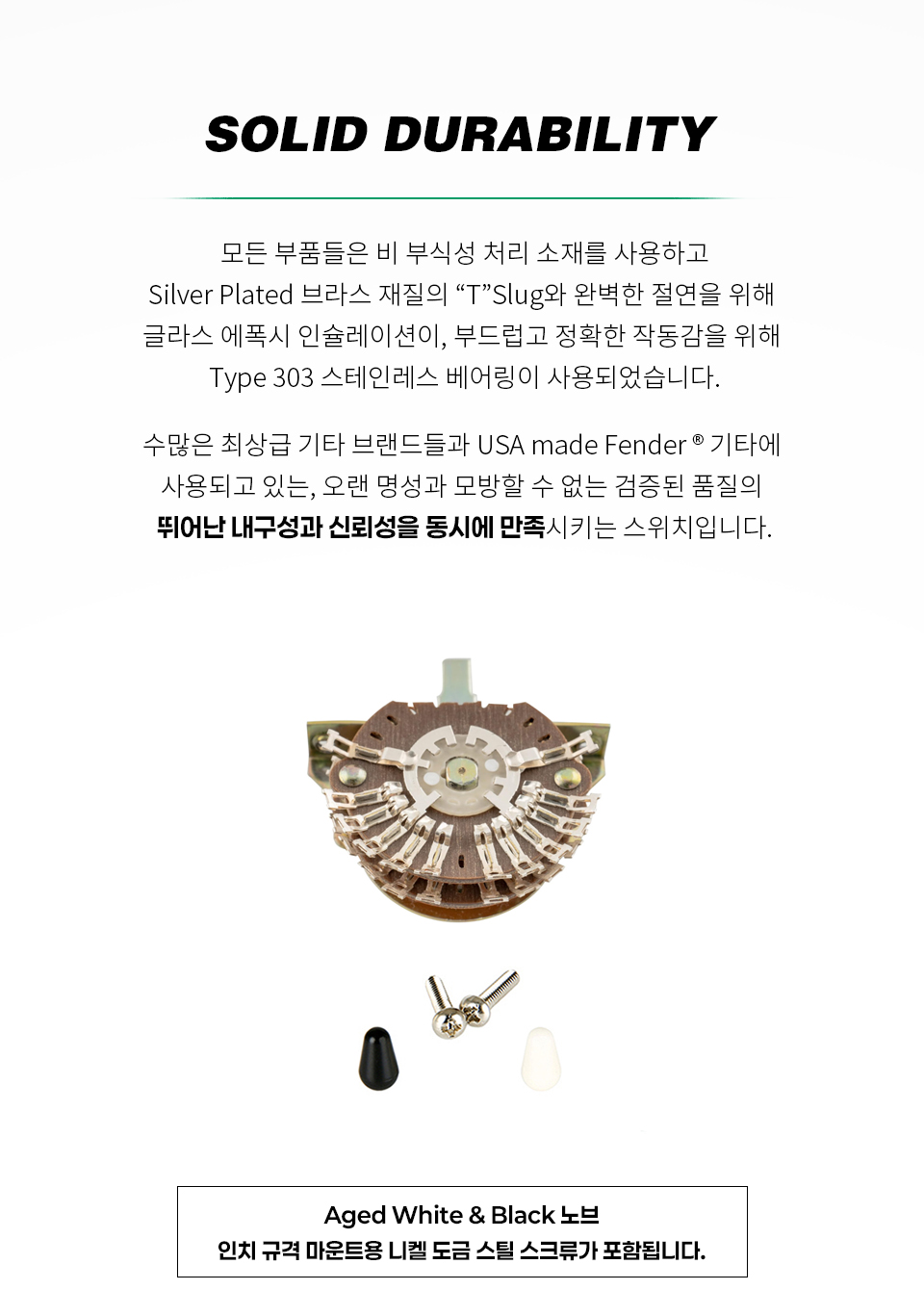

Oak Grigsby SUPER SWITCH 5-Ways/4-Pole 오랜 명성의 모방할 수 없는 검증된 품질과 무궁무진한 픽업 조합을 실현할 수 있는, 뛰어난 작동감과 최고의 내구성을 갖춘 Electroswitch® Oak Grigsby Super Switch 입니다. VARIOUS WIRING 일반 5-Way 셀렉터를 넘어서는, 포지션마다 독립적인 접점 구조를 통해 다양한 회로를 자유롭게 구성할 수 있습니다. 직렬·병렬, 위상 반전, 오토 스플릿 등 다양한 회로구성을 적용해 더욱 무궁무진한 픽업 시스템 설계가 가능하며 특정 포지션에서만 원하는 구성을 설정하는 등 확장되고 유연한 배선이 가능합니다. 24 Solder-lug Clips/4 - Pole 054321 543210 Pole #1 Pole #2 Pole #3 10000 00000 Pole #4 COMMON/ALWAYS ACTIVE COMMON 접점은 각 포지션에서 항상 활성화되는 중심 접점입니다. 각 포지션에서 활성화되는 내부 접점 구조 ㆍ Position 1 00000 Position 2 Position 3 054321 543210 1000 Position 4 Position 5 5 4 3 2 10 SOLID DURABILITY 모든 부품들은 비 부식성 처리 소재를 사용하고 Silver Plated 브라스 재질의 “T"Slug와 완벽한 절연을 위해 글라스 에폭시 인슐레이션이 부드럽고 정확한 작동감을 위해 Type 303 스테인레스 베어링이 사용되었습니다. 수많은 최상급 기타 브랜드들과 USA made Fender ® 기타에 사용되고 있는, 오랜 명성과 모방할 수 없는 검증된 품질의 뛰어난 내구성과 신뢰성을 동시에 만족시키는 스위치입니다. Aged White & Black 노브 인치 규격 마운트용 니켈 도금 스틸 스크류가 포함됩니다. 0.823" -(20.9mm) Specification 0.635" (16.1mm)- 1.625" (41.3mm) 1.375" (34.9mm) Electrical Characteristics Current and Voltage Ratings: Resistive load. Silver plated brass, make and break 1.5 amp at 28 VDC, .230 amp at 115 VAC RMS .22 amp at 100 VDC, 1.75 amp at 24 VAC RMS Current Carrying Capacity: Silver plated brass - 9 amps Dielectric Strength: 1,500 VAC between critical parts and ground Contact Resistance: Silver plated parts - average initial 3 milliohms Mechanical Characteristics Index: The frame uses indexing bumps of the Hill & Valley type to ensure positive indexing at each of the positions available. A single roller type bearing of Type 303 stainless steel to ensure positive engagement with the indexing valleys of the frame. Contact Staking: Solder-lug clips are secured to the stator using Electroswitch's patented "T" slugs Insulation/Temperature/Levers Insulation Glass epoxy Temperature: Standard commercial -25°C to +85°C Levers: Uses switch knobs that fit a .187" x .050" dimension ELECTROSWITCH POWER SWITCHES & RELAYS Unit of Electro Switch Corp.

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
