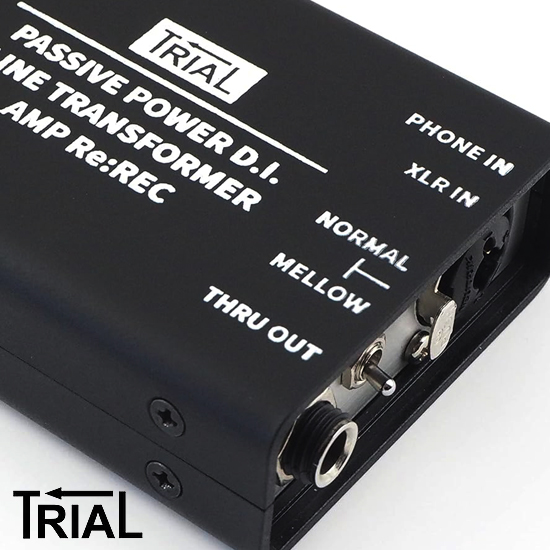

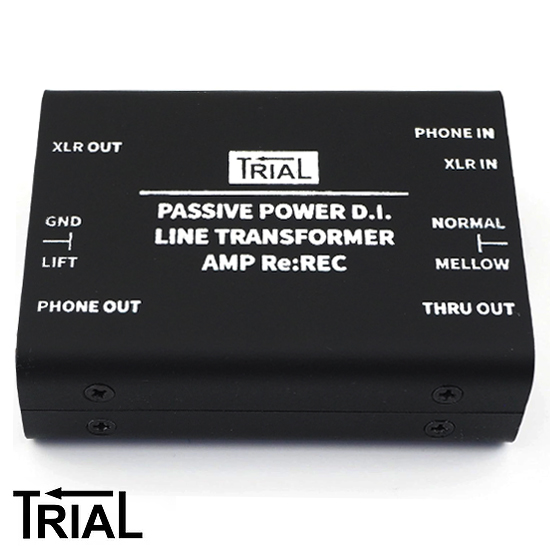

TRIAL LIFT PHONE OUT High-end Handmade Custom Pedal PHONE IN XLR IN PASSIVE POWER D.I. LINE TRANSFORMER NORMAL AMP Re:REC MELLOW THRU OUT 전원공급 없이 작동하는 소형·경량의 트랜스 박스!! 'D.I.' 외에 '라인 변압기', 'Reamp 박스'로도 사용할 수 있습니다. Trial의 모든 페달은 뮤지션이자 엔지니어인 제작자 “마사노리 타카하야가 직접 개발한 페달들로, 하나하나 제작, 검수 후 판매되고 있습니다. 톤의 훼손을 최소한으로 하며 절대적인 안정성과 새로운 사운드로 자리매김하고 있는 브랜드입니다. PASSIVE POWER D.I.는 전원이 필요없는 트랜스 박스입니다. 'D.I. 박스', '라인 변압기', 'Reamp 박스'로 다양하게 사용할 수 있어 여러가지 셋팅으로 활용이 가능합니다. •D.I. 박스 출력 변환에 전통적인 트랜스를 사용하여 악기 신호인 언밸런스 신호를 양질의 밸런스 신호로 출력하는 D.I. 박스입니다. 패시브타입으로 전원, 전압의 제한을 받지 않습니다. 이로인해 18V 동작의 활성화 기반과 고출력의 키보드를 그대로 입력해도 클립 (왜곡)이 발생하지 않습니다. TRANSFORMER 박스 신호 라인 사이에서 PASSIVE POWER D.I.을 통과시킴으로써, 트랜스 음색을 추가합니다. GND/LIFT 스위치를 이용하여 신호를 절연 할 수 있습니다. D.I.로 사용 않아도 그 음색이나 노이즈 대책의 기능을 얻을 수있는 방법입니다. Reamp 박스 D.I. 기능을 반대로 활용한 리앰프 박스로도 사용이 가능합니다. 밸런스신호를 언밸런스로 변환시키어 라인 녹음 한 기타와 베이스의 신호를 반대로 앰프로 보낼 때 사용합니다. 이를 활용하여 미리 녹음 해 둔 연주를 리얼한 앰프의 사운드로 다시 마이크 레코딩 할 수 있습니다. Review XLR OUT D.I. 박스, 라인 변압기, Reamp 박스 3가지 방법으로 사용할 수 있음 전원이 필요하지 않은 패시브 타입으로 전원, 전압의 제한을 받지않음 18V 동작의 활성화 기반과 고출력의 키보드를 그대로 입력해도 클립 (왜곡)이 발생하지 않음 Tonequest 스테레오 타입은 Reamp박스나 트렌스포머로 사용할 수 없음 Trial의 패시브파워는 모노와 스테레오 두 가지 타입으로 제작 일반적인 패시브 D.I.는 XLR 아웃이 약 -20dB인 반면에 패시브 파워 D.I. 제품은 약 -8dB만 떨어진다는 큰 장점이 있음 SIVE POWER D.I LINE TRANSFORMER t XLROUT PASSIVE POWER DA Detail 믹서에 연결 'D.I. 박스'로 사용될 때 INPUT D.I. 박스로 사용 할 때는 PHONE IN(5.5플러그의 케이블)을 사용 GROUND LIFT SWITCH 접지 루프에 의한 노이즈를 방지 소음이 발생하지 않는 경우는 GND 쪽에 두고 사용하실 권장 MELLOW SWITCH 트랜스의 보정값을 변경하고 음색을 부드럽게 만들어줌 같이 사용하는 장비에 따라 효과가 변화하므로, 장비에 맞게 셋팅해야 함 D.I. 박스로 사용할 때 폰아웃은 사용하지 않음 XLR OUT과 병용 불가 INPUT에 입력된 신호를 그대로 앰프 등에 병렬로 출력 일반적인 패시브 D.I. 박스는 -20dB 정도에서 소리가 작아져(이득손실) 믹서의 게인을 올려 볼륨을 조정해야하는 단점이 있으나, Trial의 Passive Power D.I.는 입력 임피던스를 낮추어 설계함으로써 이득 손실을 -8dB로 제한함 믹서의 게인을 과도하게 올릴 필요가없고, 지나치게 높은 입력값에는 적당한 감쇠작용을 함 사용하는 변압기는 충분한 주파수 범위를 가지고 있으며, 트랜스 특유의 깊이와 두께를 음질로 제공 . MELLOW 스위치는 트랜스의 영향을 진하게 하는 스위치로 연결하는 장비에 Normal/Mellow에서 선택하여 사용 XLR IN을 사용하는 경우 XLR OUT PHONE OUT과의 병용 불가 '라인변압기'로 사용될 때 XLR OUT을 사용하는 경우는 XLR IN을 사용 PHONE OUT을 사용하는 경우 PHONE IN을 사용 PHONE IN을 사용하는 경우 PHONE OUT을 사용 XLR OUT과의 병용 불가 라인변압기로 사용할 때 THRU • D.I. 박스로 사용하지 않아도, 그 음색이나 노이즈 대책의 기능만 사용할 수 있는 사용방법 . 신호 라인 사이에 PASSIVE POWER D.I.를 통과시킴으로써 트랜스의 음색을 추가할 수 있음 GROUND/LIFT SWITCH를 이용하여 신호를 아이솔레이트 할 수 있음 -8dB 감쇠가 있음 - 감쇠분은 음원측 또는 앰프측에서 확인해야 함 OUT는 사용하지 않음 Reamp박스로 사용할 때 XLR OUT 은 사용하지 않음 PHONE OUT과 병용 불가 'Reamp 박스'로 사용될 때 XLR IN을 권장 PHONE IN도 같이 사용할 수 있음 기타/베이스 앰프의 인풋에 연결 Reamp 박스로 사용할 때 THRU OUT은 사용하지 않음 • D.I. 박스의 반대 개념으로 녹음된 연주를 리얼한 앰프의 사운드로 다시 마이크 레코딩 할 수 있음 • Reamp박스로 사용할 때는 페달과 앰프 연결 케이블을 최대한 짧은 케이블로 연결해야 함 (3m 이하 권장) 케이블이 길어질 경우, 노이즈 대책으로서 XLR 케이블을 이용해 밸런스 신호를 입력해야 함 • 언밸런스 입력 (PHONE)에서도 사용 가능 • 볼륨 조절은 음원쪽에서 조절해야 함 - 음량을 지나치게 초과하는 과대 입력은 앰프에 손상을 줄 수 있으니 주의해야 함 -8dB 감쇠가 있으므로 감쇠 분은 음원 측에서 보충하십시오. 셋팅 시 참고사항 • Passive Power D.I는 전원을 필요로 하지않는 '패시브 타입의 D.I.'입니다. * '패시브 기타 용'이라는 의미가 아닙니다. . 패시브 기타나 베이스(건전지를 사용하지 않는 악기, 하이 임피던스)에 사용 시, 바로 연결하지 말고 버퍼나 페달의 다음 단에 위치하는 것이 좋습니다. 엑티브 기타나 베이스(건전지가 장착된 악기, 로우 임피던스)와 같은 악기들은 악기 다음에 바로 사용해도 됩니다.

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
