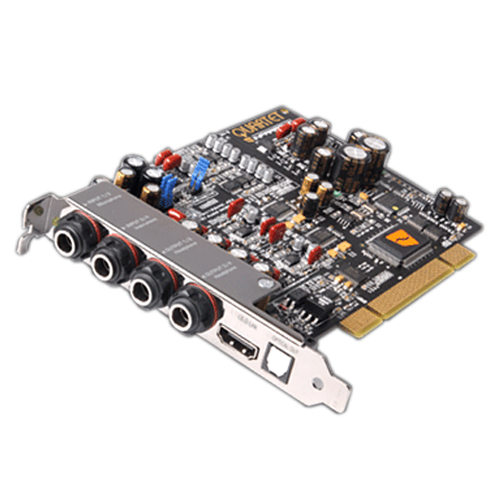

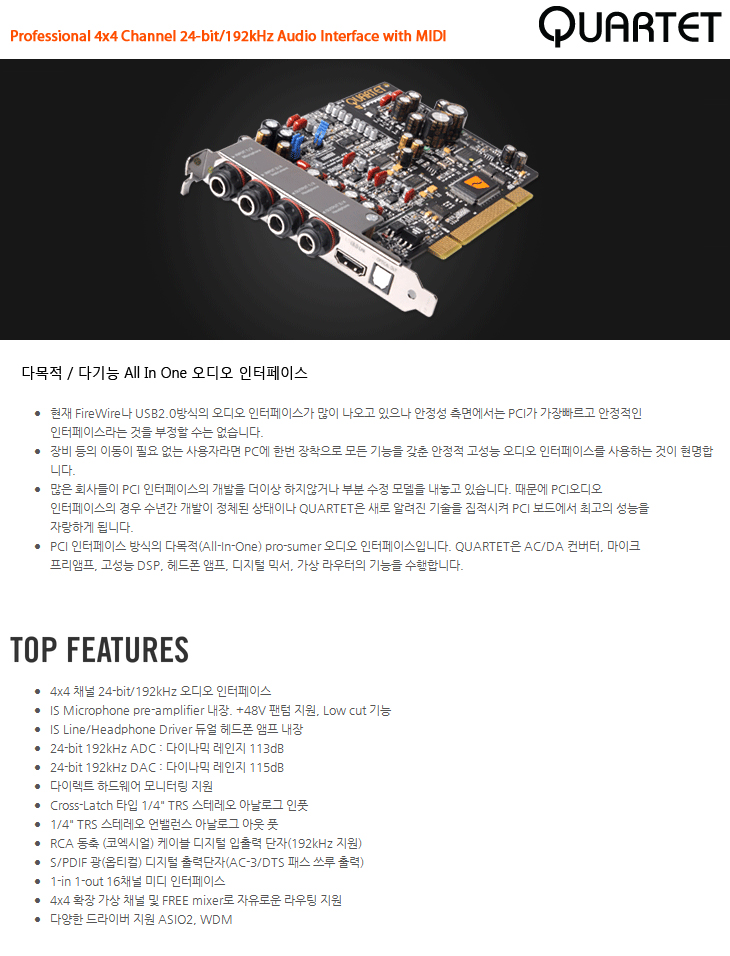

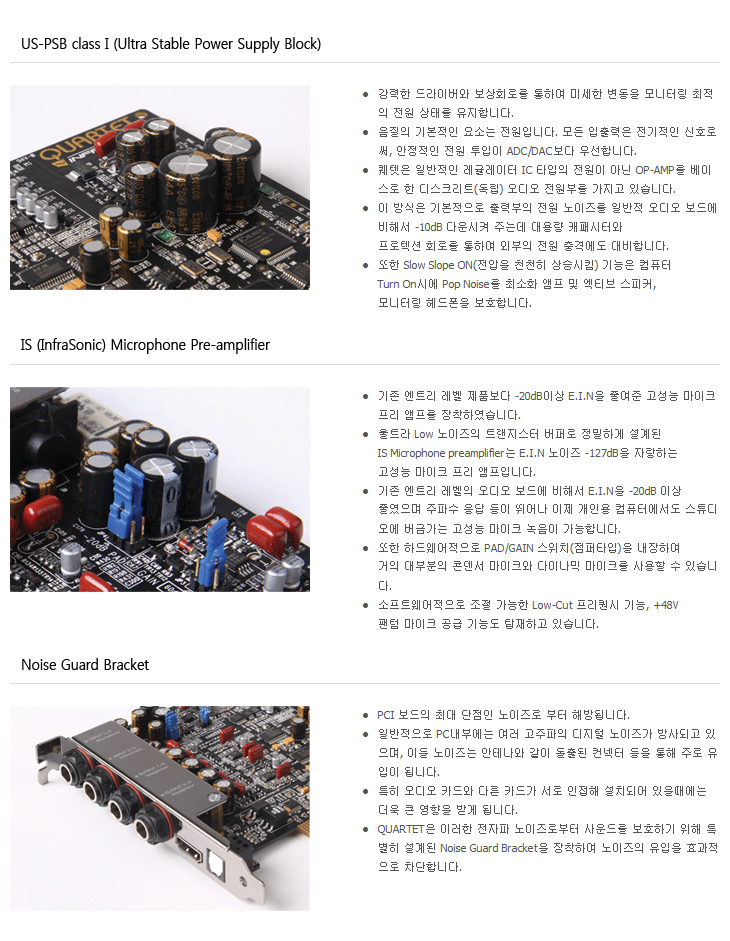

Professional 4x4 Channel 24-bit/192kHz Audio Interface with MIDI RITET QUARTET 다목적 / 다기능 All In One 오디오 인터페이스 •현재 FireWire나 USB2.0방식의 오디오 인터페이스가 많이 나오고 있으나 안정성 측면에서는 PCI가 가장빠르고 안정적인 인터페이스라는 것을 부정할 수는 없습니다. • 장비 등의 이동이 필요 없는 사용자라면 PC에 한번 장착으로 모든 기능을 갖춘 안정적 고성능 오디오 인터페이스를 사용하는 것이 현명합 ● 많은 회사들이 PCI 인터페이스의 개발을 더이상 하지않거나 부분 수정 모델을 내놓고 있습니다. 때문에 PCI오디오 인터페이스의 경우 수년간 개발이 정체된 상태이나 QUARTET은 새로 알려진 기술을 집적시켜 PCI 보드에서 최고의 성능을 자랑하게 됩니다. • PCI 인터페이스 방식의 다목적(All-In-One) pro-sumer 오디오 인터페이스입니다. QUARTET은 AC/DA 컨버터, 마이크 프리앰프, 고성능 DSP, 헤드폰 앰프, 디지털 믹서, 가상 라우터의 기능을 수행합니다. TOP FEATURES • 4x4 채널 24-bit/192kHz 오디오 인터페이스 •IS Microphone pre-amplifier 내장. +48V 팬텀 지원, Low cut 기능 • IS Line/Headphone Driver 듀얼 헤드폰 앰프 내장 • 24-bit 192kHz ADC : 다이나믹 레인지 113dB ●24-bit 192kHz DAC : 다이나믹 레인지 115dB ● 다이렉트 하드웨어 모니터링 지원 • Cross-Latch 타입 1/4" TRS 스테레오 아날로그 인풋 ● 1/4" TRS 스테레오 언밸런스 아날로그 아웃 풋 ● RCA 동축 (코엑시얼) 케이블 디지털 입출력 단자(192kHz 지원) • S/PDIF 광(옵티컬) 디지털 출력단자(AC-3/DTS 패스 쓰루 출력) ●1-in 1-out 16채널 미디 인터페이스 ●4x4 확장 가상 채널 및 FREE mixer로 자유로운 라우팅 지원 ● 다양한 드라이버 지원 ASIO2, WDM US-PSB class I (Ultra Stable Power Supply Block) 2015 Evercon IS (InfraSonic) Microphone Pre-amplifier • 강력한 드라이버와 보상회로를 통하여 미세한 변동을 모니터링 최적 의 전원 상태를 유지합니다. ● 음질의 기본적인 요소는 전원입니다. 모든 입출력은 전기적인 신호로 써, 안정적인 전원 투입이 ADC/DAC보다 우선합니다. ● 퀘텟은 일반적인 레귤레이터 IC 타입의 전원이 아닌 OP-AMP를 베이 스로 한 디스크리트(독립) 오디오 전원부를 가지고 있습니다. ● 이 방식은 기본적으로 출력부의 전원 노이즈를 일반적 오디오 보드에 비해서 -10dB 다운시켜 주는데 대용량 캐패시터와 프로텍션 회로를 통하여 외부의 전원 충격에도 대비합니다. 또한 slow slope ON(전압을 천천히 상승시킴) 기능은 컴퓨터 Turn On시에 Pop Noise를 최소화 앰프 및 엑티브 스피커, 모니터링 헤드폰을 보호합니다. C-2008 PADGE GAIN Noise Guard Bracket ● 기존 엔트리 레벨 제품보다 -20dB이상 E.I.N을 줄여준 고성능 마이크 프리 앰프를 장착하였습니다. ●울트라 LOW 노이즈의 트랜지스터 버퍼로 정밀하게 설계된 IS Microphone preamplifier는 E.I.N 노이즈 -127dB을 자랑하는 고성능 마이크 프리 앰프입니다. ● 기존 엔트리 레벨의 오디오 보드에 비해서 E.I.N을 -20dB 이상 줄였으며 주파수 응답 등이 뛰어나 이제 개인용 컴퓨터에서도 스튜디 오에 버금가는 고성능 마이크 녹음이 가능합니다. ● 또한 하드웨어적으로 PAD/GAIN 스위치(점퍼타입)을 내장하여 거의 대부분의 콘덴서 마이크와 다이나믹 마이크를 사용할 수 있습니 ● 소프트웨어적으로 조절 가능한 Low-Cut 프리퀀시 기능, +48V 팬텀 마이크 공급 기능도 탑재하고 있습니다. • PCI 보드의 최대 단점인 노이즈로 부터 해방됩니다. ● 일반적으로 PC내부에는 여러 고주파의 디지털 노이즈가 방사되고 있 으며, 이들 노이즈는 안테나와 같이 돌출된 컨넥터 등을 통해 주로 유 입이 됩니다. ● 특히 오디오 카드와 다른 카드가 서로 인접해 설치되어 있을때에는 더욱 큰 영향을 받게 됩니다. • QUARTET은 이러한 전자파 노이즈로부터 사운드를 보호하기 위해 특 별히 설계된 Noise Guard Bracket을 장착하여 노이즈의 유입을 효과적 으로 차단합니다. IS (InfraSonic) Line/Headphone Driver -2008 PAGE ● 아날로그 출력 드라이버 회로는 라인 마웃과 헤드폰 아웃을 별도로 구분하지 않습니다. 그럼에도 불구하고 어느 한쪽의 품질 저하가 없 는 회로가 구성되어 있습니다. ● 이는 Headphone과 Line의 구동 특성을 유동적으로 정확히 매칭 시키 기 때문입니다. ● 따라서 별다른 설정없이 Dual Headphone Amplifier로도 구성할 수 있 ● 또한 출력단에 구성된 3'rd-order Noise shaping 필터는 고극 필름 캐 패시터(panasonic)와 함께 DAC의 Quantization noise를 완벽하게 차단 하면서도 넓은 주파수 응답을 확보하여 원음을 충실히 재현합니다. FROM Virtual I/O Channels Y-Balanced Versatile Connectivity V-balanced I/O ● 쿼텟은 물리적으로 4x4 오디오 인터페이스이지만 드라이버상 8x8의 확장된 채널이 준비되어 있습니다. 이는 어플리케이션상에서 8 채널이 동시에 구현될 수 있음을 의미하며, 특히 가상악기를 사용할 때 매우 유용합니다. ● 또한 이 가상 채널들은 FREE Mixer (Flexible Routing Enhanced Engine mixer)를 통해 자유롭게 맵핑할 수 있어 활용성을 매우 높였습니다. FREE (Flexible Routing Enhanced Engine) Mixer FREE MIXER
