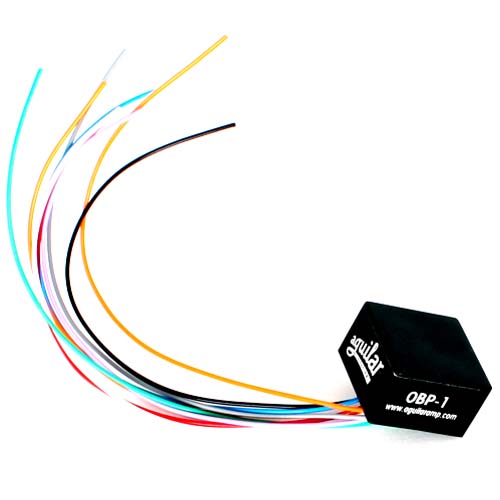

Aguilar OBP-1은 베이스 내장형 부스트 전용 프리앰프 회로입니다. 베이스 본연의 사운드를 유지하며 2밴드 EQ로 트레블과 베이스 음색을 최대 +18dB까지 부스트합니다. all-FET 디자인으로 다이나믹하고 잡음이 매우 적으며, 18V 전원으로 구동되는 미니 사이즈입니다.
- 이펙트 종류
- preamp
- 회로 방식
- analog
- 컨트롤 구성
- 2-밴드(Bass/Treble) EQ, 부스트 전용
- 노브 개수
- 2
- 풋스위치 개수
- 0
- 전원
- 18V

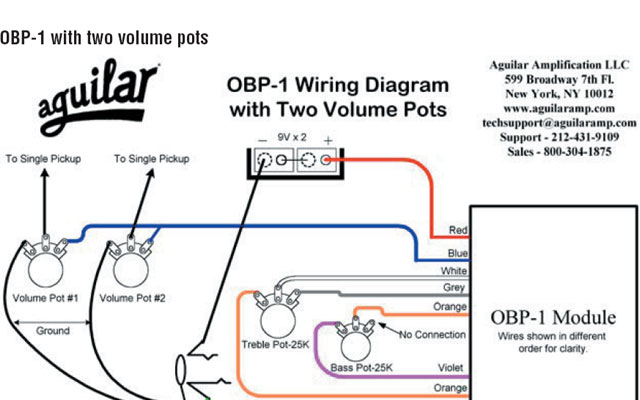

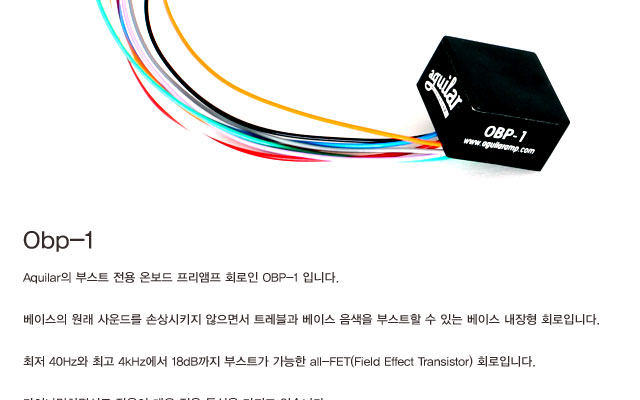

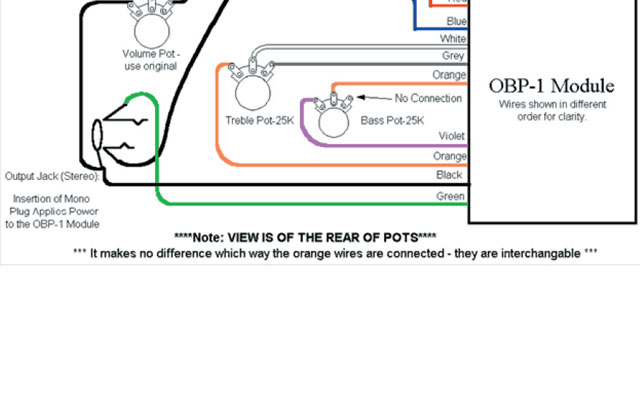

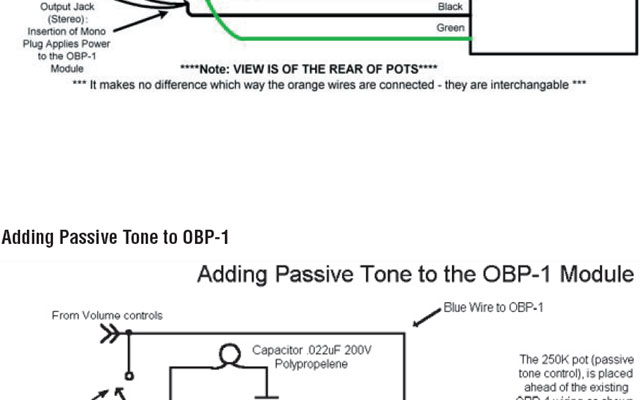

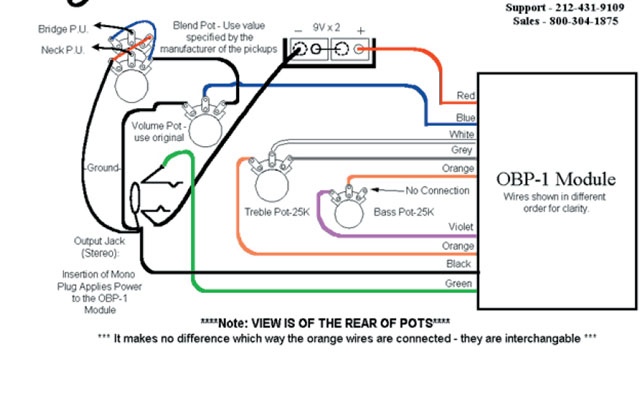

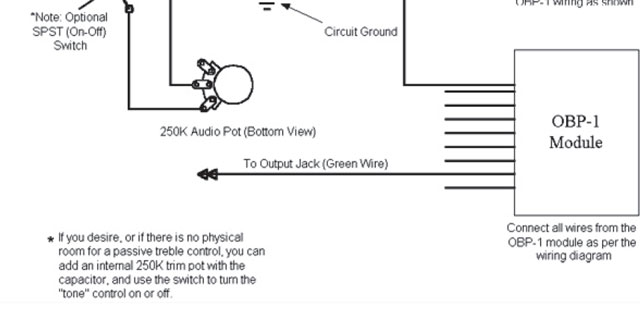

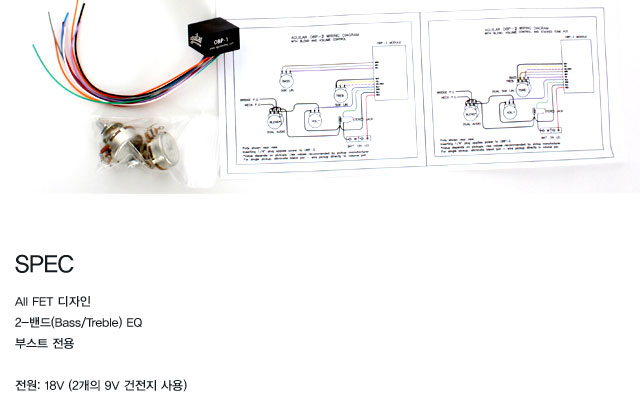

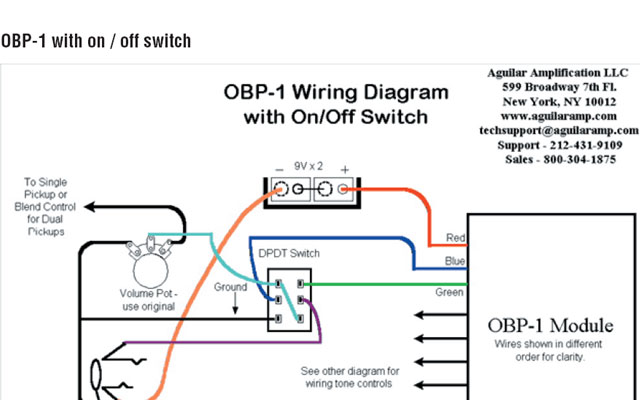

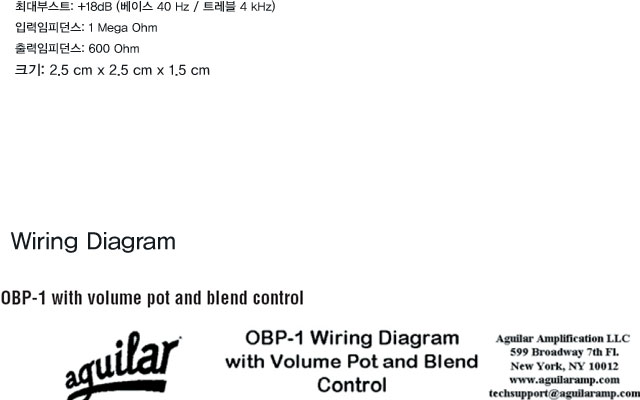

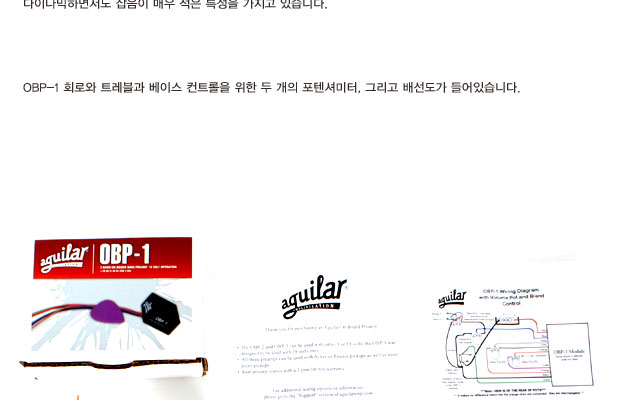

OBP-1 Aquilar의 부스트 전용 온보드 프리앰프 회로인 OBP-1 입니다. 베이스의 원래 사운드를 손상시키지 않으면서 트레블과 베이스 음색을 부스트할 수 있는 베이스 내장형 회로입니다. •최저 40Hz와 최고 4kHz에서 18dB까지 부스트가 가능한 all-FET(Field Effect Transistor) 회로입니다. 다이나믹하면서도 잡음이 매우 적은 특성을 가지고 있습니다. OBP-1 회로와 트레블과 베이스 컨트롤을 위한 두 개의 포텐셔미터, 그리고 배선도가 들어있습니다. Aguilar OBP-1 aguilar guilar Diagram SPEC AII FET 디자인 2-밴드(Bass/Treble) EQ 부스트 전용 전원: 18V (2개의 9V 건전지 사용) 최대부스트: +18dB (베이스 40 Hz / 트레블 4 kHz) 입력임피던스: 1 Mega Ohm 출력임피던스: 600 Ohm 7: 2.5 cm x 2.5 cm x 1.5 cm Wiring Diagram OBP-1 with volume pot and blend control aquilar OBP-1 Wiring Diagram with Volume Pot and Blend Control Aguilar Amplification LLC 599 Broadway 7th Fl. New York, NY 10012 Bridge P.U. Neck P.U. Blend Pot-Use value specified by the 9Vx2 manufacturer of the pickups 000 Ground Volume Pot- use original Output Jack (Stereo): Insertion of Mono Plug Applies Power to the OBP-1 Blue White Grey Orange -No Connection OBP-1 Module Wires shown in different order for clarity. Treble Pot-25K Bass Pot-25K Violet Black Green Module ****Note: VIEW IS OF THE REAR OF POTS**** *** It makes no difference which way the orange wires are connected - they are interchangable **** OBP-1 with on/off switch with On/Off Switch To Single Pickup or Blend Control for Dual Pickups 10000 DPDT Switch See other diagram for wiring tone controls ****Note: VIEW IS OF THE REAR OF THE POT**** OBP-1 with volume pot with Volume Pot 9vx2 + - No Connection Output Jack (Stereo): Plug Applica Powor to the OBP-1 Module *** It makes no difference which way the orange wires are connected - they are interchangable* OBP-1 with two volume pots To Single Pickup with Two Volume Pots pooo Volume Pot #1 Volume Pot #2 No Connection ***It makes no difference which way the orange wires are connected - they are interchangable" Adding Passive Tone to OBP-1 From Volume controls Adding Passive Tone to the OBP-1 Module Capacitor .022 uF 200V Polypropelene Blue Wire to OBP-1 The 250K pot (passive tone control), is placed ahead of the existing *Note: Optional SPST (On-Off) Switch Circuit Ground 250K Audio Pot (Bottom View) To Output Jack (Green Wire) If you desire, or if there is no physical room for a passive treble control, you can add an internal 250K trim pot with the capacitor, and use the switch to turn the "tone" control on or off. Connect all wires from the OBP-1 module as per the
상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
