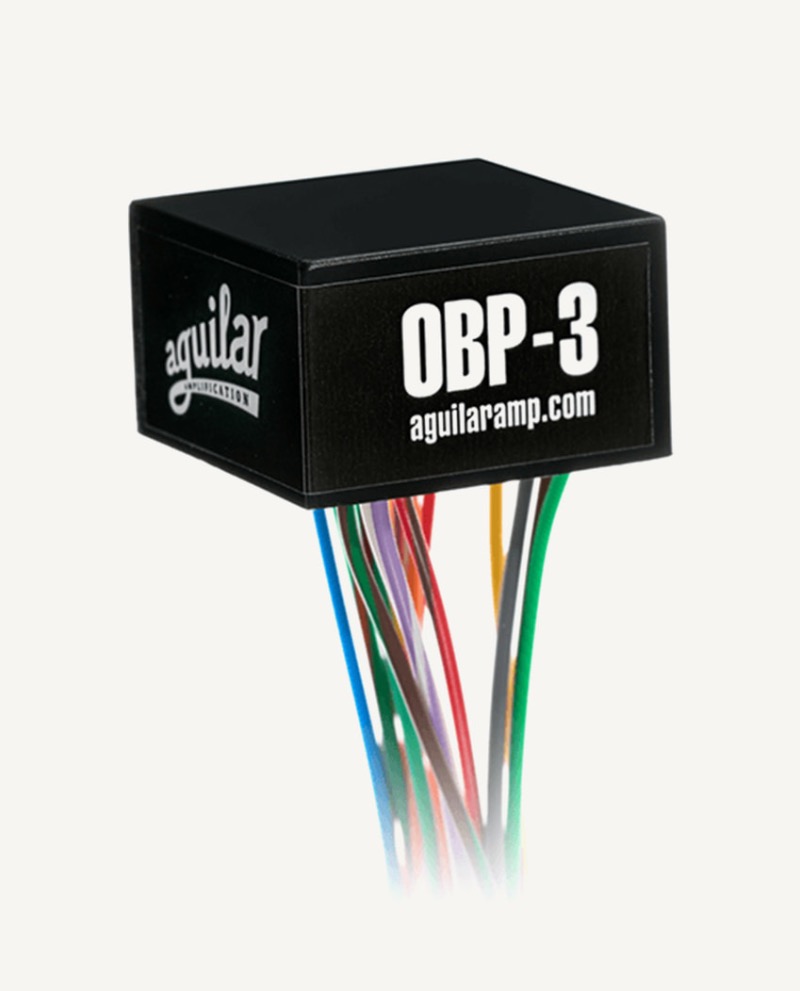

MUCL aguilar ON BOARD BASS PREAMP 베이스 사운드의 무한한 확장 Aguilar 는 앰프/이펙터/ 픽업뿐만 아니라 높은 수준의 온보드 프리앰프로 정평이 나있습니다. 본래의 음색을 손상시키지 않고 큰 헤드룸에 의한 넓은 다이내믹 레인지를 바탕으로 하여 당신의 베이스 사운드에 새로운 가능성을 부여합니다. 다양한 베이스에 맞게 고려된 온보드 프리앰프 제품들로 보다 쉽게 "Aguilar Sound" 를 만나보세요. GOP-3 OBP-3 OBP-3 OBP-3 HAND BUILT IN USA OBP-3TK/PP PREAMP UNICATION aguilaramp.com 3 BAND, BOOST/CUT 9 OR 18 VOLT ON BOARD PREAMP OBP-3TK Treble / Mid / Bass Pot 그리고 미니 토글 스위치(Midrange Frequency Selection)를 제공합니다. ▸ OBP-3TK/PP | Treble / Bass Pot 그리고 푸쉬풀 방식의 Mid Pot (Midrange Frequency Selection)을 제공합니다. OBP-3SK ETreble / Bass Pot Mid Pot OBP-3SK/PP | Treble / Bass Pot 더 세심하게, 더 과감하게 OBP-3 는 Aguilar 의 온보드 프리앰프제품 중 가장 유연하며 무궁무진한 가능성을 가진 제품입니다. 이 다재다능한 프리앰프는 깊은 베이스, 밀도 있고 또렷한 미드레인지, 자연스러우며 맑은 하이까지 연주자들이 원하는 넓은 범위의 톤 메이킹을 실현합니다. -저음역대(40Hz) 18dB 의 부스트 및 컷 -중음역대(400Hz or 800Hz) 16dB 의 부스트 및 컷 -고음역대(6.5kHz) 16dB 의 부스트 및 컷 을 바탕으로 마치 음역대를 넓게 펼쳐두고 원하는 부분만 콕 집어서 컨트롤하듯이 어떠한 상황, 어떠한 장르의 연주에서건 최고의 베이스톤을 연출할 수 있습니다. 뿐만 아니라 토글 혹은 푸쉬풀을 이용하여 원하는 미들 음역대 (400Hz or 800Hz)를 선택하여 컨트롤할 수 있는 디테일까지 겸하고 있습니다. 덕분에 더욱 음악적인 표현은 보다 자연스럽게, 클리핑과 같은 불편한 상황은 보다 쉽게 제어 가능합니다. Aguilar 프리앰프는 베이스 고유의 톤은 자연스럽게 유지하면서도 어떤 상황에서도 유연하게 그리고 도드라지게 톤 메이킹을 가능케 합니다. OBP-3는 여러분의 베이스 사운드에 새로운 가능성을 제시합니다. MID. SELECT AGUILAR OBP-3 WIRING DIAGRAM WITH BLEND AND VOLUME CONTROL Switch closed = 400 Hz Switch open = 800 Hz DPDT, ON-ON 1Meg, 1/4W resistors optional, they reduce switch click. BRIDGE P.U. NECK P.U. BLEND** BASS 50K LIN. TREB. DUAL AUDIO OSTEREO JACK OBP 3 MODULE GRN/ORG GRN/RED YEL/WHT ORG/WHT GRN/BRN ORG/VIO RED/BRN VIO/WHT Pots shown rear view. Inserting 1/4" plug applies power to OBP-3. *Value depends on pickups. Use values recommended by pickup manufacturer. O BATT. (9V x2) *To wire MN (1Z2Z) taper potentiometer, swap positions of the following wires: Bridge P.U. and Neck P.U.; Volume jumper and GND. For single pickup, eliminate blend pot - wire pickup directly to volume pot. MID.SELECT switch can be a stand alone switch or part of the push-pull potentiometer. Wiring is the same in both cases. WITH BLEND, VOLUME CONTROL, AND BYPASS SWITCH 1Meg, 1/4W resistors optional, BASS OBP-3 MODULE BYPASS SWITCH DPDT ON-ON BATT. (9V x2) WITH BLEND, VOLUME CONTROL, AND STACKED TONE POT DPDT, DUAL 50K LIN. TONE STEREO JACK WITH TWO VOLUME CONTROLS 0 0 0 6 BATT. (9V X2) ADDING PASSIVE TONE CONTROL FROM VOLUME CONTROLS .022uF 100V FILM CAPACITOR PASSIVE TONE* 250K AUDIO TAPER POTENTIOMETER TO OUTPUT JACK *Optional. A passive tone control can be added to any of the wiring schemes on pages 1-4. MIDRANGE OPTIONS Standard: Mid_high = 800Hz, Mid_low = 400Hz #2: Fixed at 800 Hz Leave all 4 wires disconnected Tape/heatshrink ends to prevent accidental shorting #3: Fixed at 400 Hz Connect and tape/heatshrink two pairs #4: Fixed between 400 and 800 Hz Add capacitors as shown: #5: Fixed below 400Hz CRN/RED freq.(Hz) C1(UF) C2(uf) | 450 .008 500 .003 0016 .072 600 0011 Mid low between 400Hz and 800Hz, Mid high 800 Hz Mid low below 400Hz, Mid high 800 Hz CRN/ORG

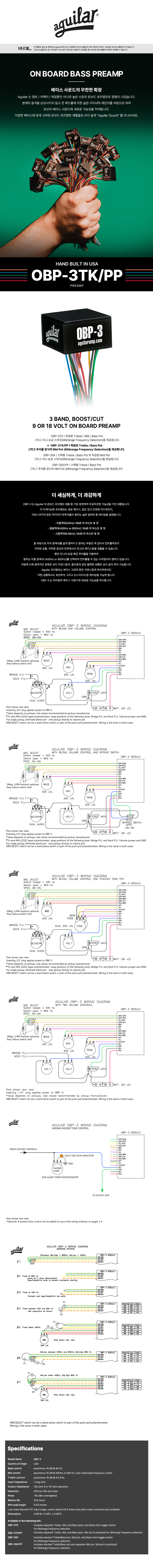

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
