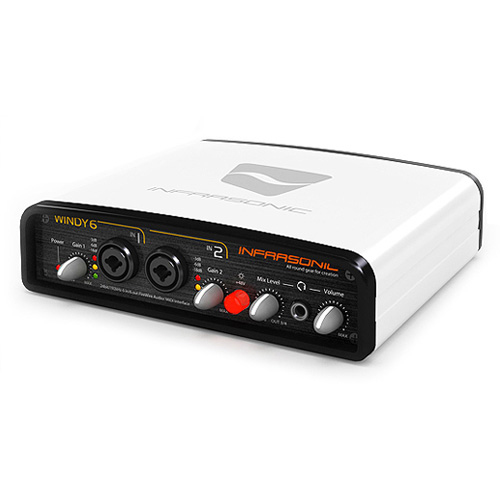

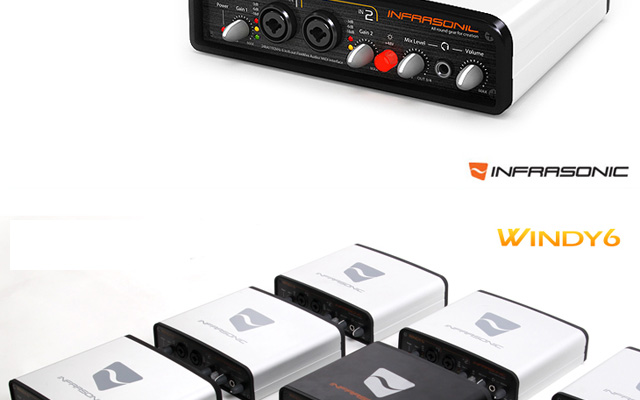

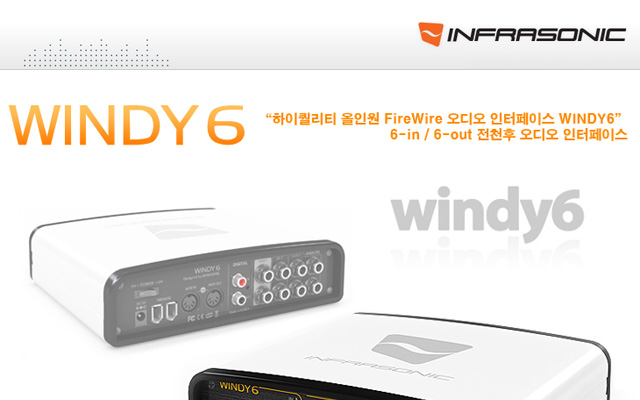

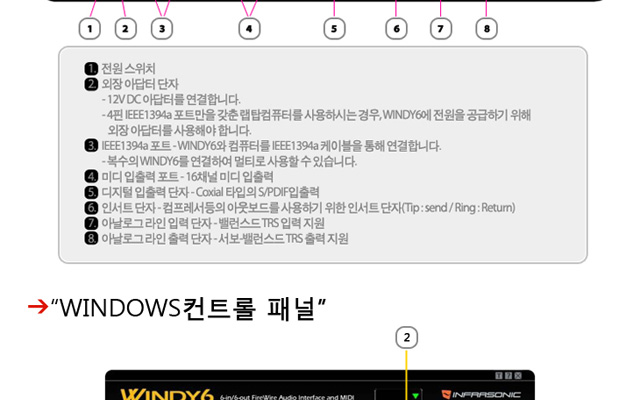

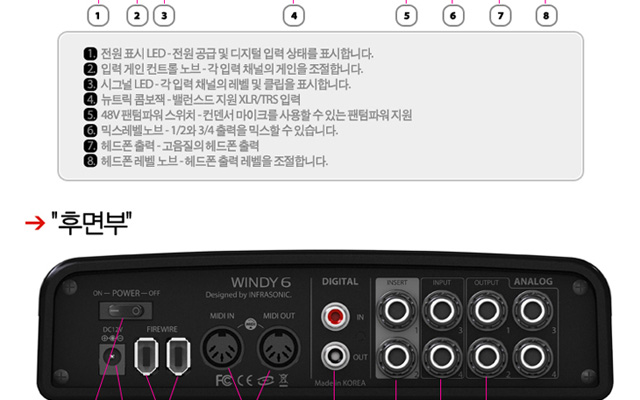

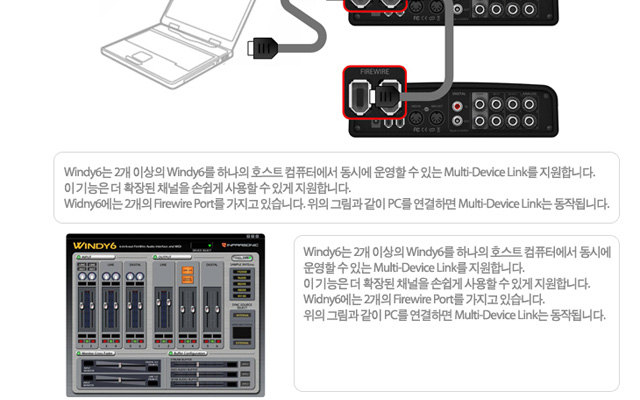

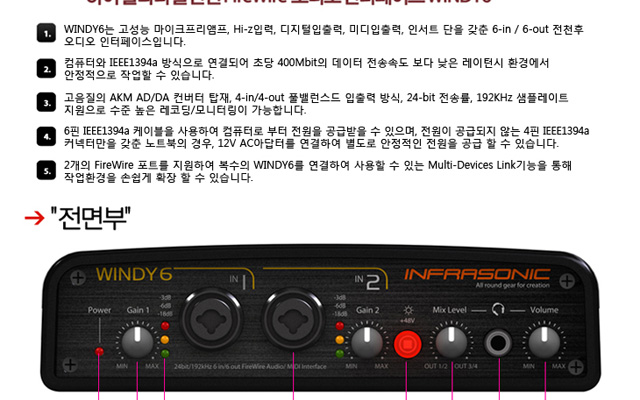

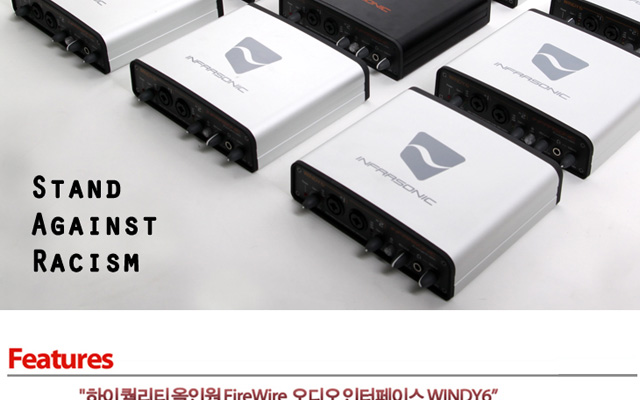

WINDY 6 INFRASONIC "하이퀄리티 올인원 FireWire 오디오 인터페이스 WINDY6" 6-in/6-out 전천후 오디오 인터페이스 WINDY6 0000 WINDY6는 고성능 마이크프리앰프, Hi-z입력, 디지털 입출력, 미디입출력, 인서트 단을 갖춘 6-in/6-out 전천후 오디오 인터페이스입니다. 컴퓨터와 IEEE1394a 방식으로 연결되어 초당 400Mbit의 데이터 전송속도 보다 낮은 레이턴시 환경에서 안정적으로 작업할 수 있습니다. 고음질의 AKM AD/DA 컨버터 탑재, 4-in/4-out 풀밸런스드 입출력 방식, 24-bit 전송률, 192KHz 샘플레이트 지원으로 수준 높은 레코딩/모니터링이 가능합니다. 6핀 IEEE1394a 케이블을 사용하여 컴퓨터로 부터 전원을 공급받을 수 있으며, 전원이 공급되지 않는 4핀 IEEE1394a 커넥터만을 갖춘 노트북의 경우, 12V AC 아답터를 연결하여 별도로 안정적인 전원을 공급 할 수 있습니다. 2개의 FireWire 포트를 지원하여 복수의 WINDY6를 연결하여 사용할 수 있는 Multi-Devices Link 기능을 통해 작업환경을 손쉽게 확장 할 수 있습니다. Power Gain 1 All round gear for creation -1808 Gain 2 Mix Level Volume 24bit/192kHz 66 out FireWire Audio/ MOI Interface OUT 1/2 OUT 3/4 11 전원 표시 LED - 전원공급 및 디지털 입력 상태를 표시합니다. 2 입력 게인 컨트롤 노브-각 입력 채널의 게인을 조절합니다. 3 시그널 LED - 각 입력 채널의 레벨 및 클립을 표시합니다. 4 뉴트릭 콤보잭 - 밸런스드 지원 XLR/TRS 입력 5 48V 팬텀파워스위치 컨덴서 마이크를 사용할수있는팬텀파워 지원 ⑥ 믹스레벨노브 - 1/2와 3/4 출력을 믹스할 수 있습니다. 1 헤드폰 출력 - 고음질의 헤드폰 출력 3 헤드폰레벨 노브-헤드폰 출력 레벨을 조절합니다. ON-POWER-OFF DC12V FIREWIRE DIGITAL INSERT INPUT OUTPUT ANALOG Designed by INFRASONIC MIDIIN MIDI OUT FCCE Made in KOREA 전원스위치 2 외장아답터 단자 -12VDC 아답터를 연결합니다. -4핀 IEEE1394a 포트만을 갖춘랩탑컴퓨터를 사용하시는 경우, MINDY6에 전원을 공급하기 위해 외장아답터를 사용해야합니다. 33 IEEE1394a 포트-WINDY6와 컴퓨터를 IEEE1394 케이블을 통해 연결합니다. -복수의 WINDY를 연결하여 멀티로 사용할 수 있습니다. 4 미디 입출력 포트-16채널 미디 입출력 5 디지털 입출력 단자-Coxial 타입의 S/PDIF입출력 4 인서트단자-컴프레서등의 아웃보드를 사용하기 위한 인서트 단자(Tip: send/Ring: Retum) 2 아날로그라인입력 단자 - 밸런스드 TRS 입력지원 3 아날로그라인 출력 단자-서보밸런스드 TRS 출력 지원 "WINDOWS컨트롤 패널" WINFRASONIC DEVICE SELECT LINE LINE INST INST LINE UM 34 Monitor Cross Fader MONITOR Buffer Configuration STREAM BUFFER UNE 1/2 FROM PC ASIO AUDIO BUFFER WOM AUDIO BUFFER PANEL TYPE SAMPLE RATE 192000 96000 88200 48000 44100 SYNC SOURCE SELECT INTERNAL SPOP INPUT STATUS EXTERNAL 6-in/6-out FireWire Audio Iterface and MIDI IEEE 1394 (FIREWIRE) Audio Engine MONITOR CROSS FADERI WINDY6의 컨트롤 패널을 통해 가상의 6개 입출력을 사용할 수 있으며, 각각의 스테레오 출력은 WINDY6의 아날로그 출력과 디지털 출력에 자유자재로 연결하여 출력시킬 수 있습니다. 1 입력 조절부- 입력 레벨 조절 및 Hi-z 입력 선택 2 출력 조절부-출력 레벨 조절 3 크로스페이더 - 입력 모니터링과 출력 모니터링 믹스량조절 ④ 패널타입-두가지 패널타입 중 선택 3 샘플레이트 - 샘플레이트 선택(44.1KHz~192KHZ) G Sync소스 셀렉터 - 다른디지털기기와의 연결을 위한 Sync소스셀렉터 버퍼구성-스트림 및 ASIO/WDM 버퍼크기를 조절 →"Mac 컨트롤 패널" Windy6 (0049) Device Control SyncSource Device Input Monitor Mixer Analog Input Connected Clock Source Sampling Rate 44.1 kHz Head Phone Input Digital Input Head Phone 364 0 Output Output SPDIF No Signal SPOF SPOI Spdf Line Spdf- Mute Mute Mute Mute Mute Mute LINK -127.3 o "Windy6_Control.V110.dgm" 컨트롤 패널 설치방법 "Windy6_Control" 2. 설치가 완료된 후 "Windy6_Control"폴더를 실행 3. 표시된 "Windy6_Control Panel" 선택 →"Servo-Balanced I/O" 1. 일반적인 발란스드 출력 Sleeve Ring Tip Ring Sleeve 발란스 신호 출력은 위상 반전된 신호(RING)와 함께 전송되며, 출력 신호의 레벨은 차동증폭앰프로 2배 증폭됩니다. Signal Transmission Differential Amplifier (Subtractor) Output Signal 만일 발란스드출력이 언발란스 잭에 연결되어 있다면, 실제 내부 연결은 TIP과 SLEEVE 뿐이므로 출력 레벨은 TIP의 레벨과 동일합니다. 이것은 최종 출력 레벨이 발란스드 출력의 절반(6dB) 밖에 되지 않는다는 의미 입니다. 이와같은 신호의 손실은 잡음레벨뿐 아니라 기기간의 레벨셋팅에도 큰 영향을 미칩니다.

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
