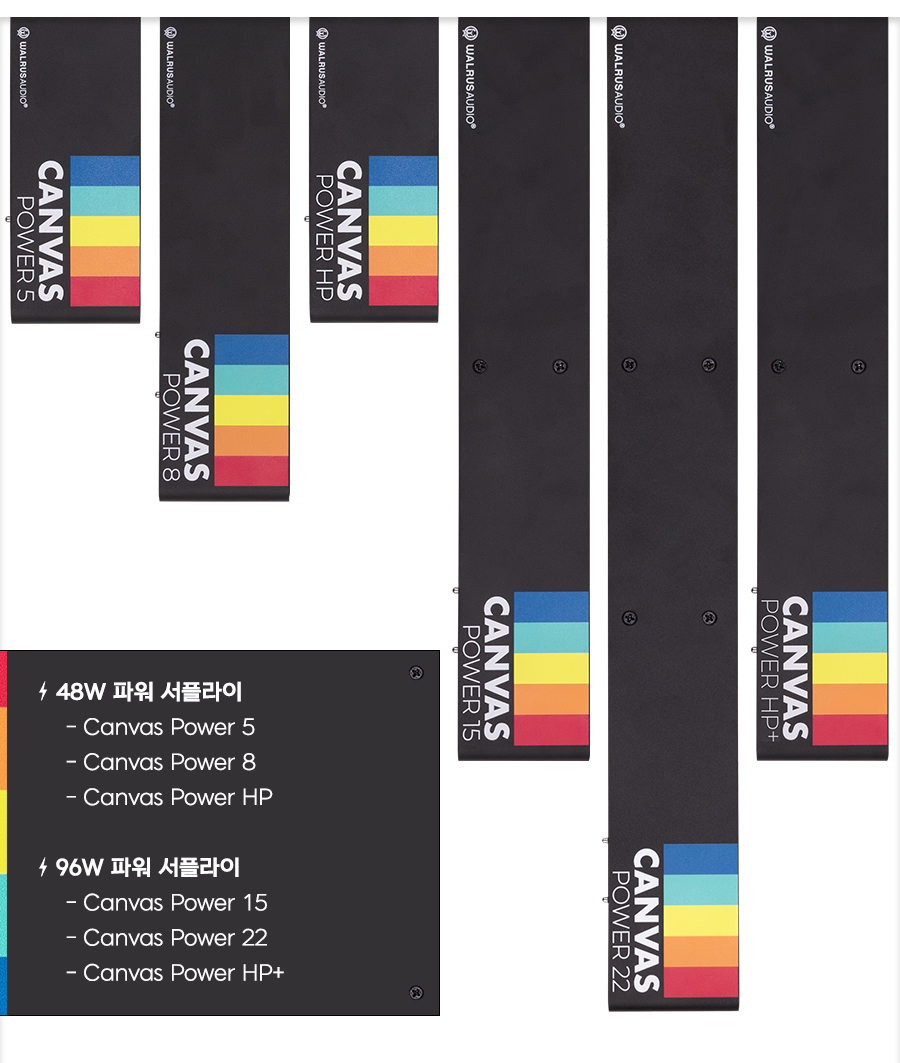

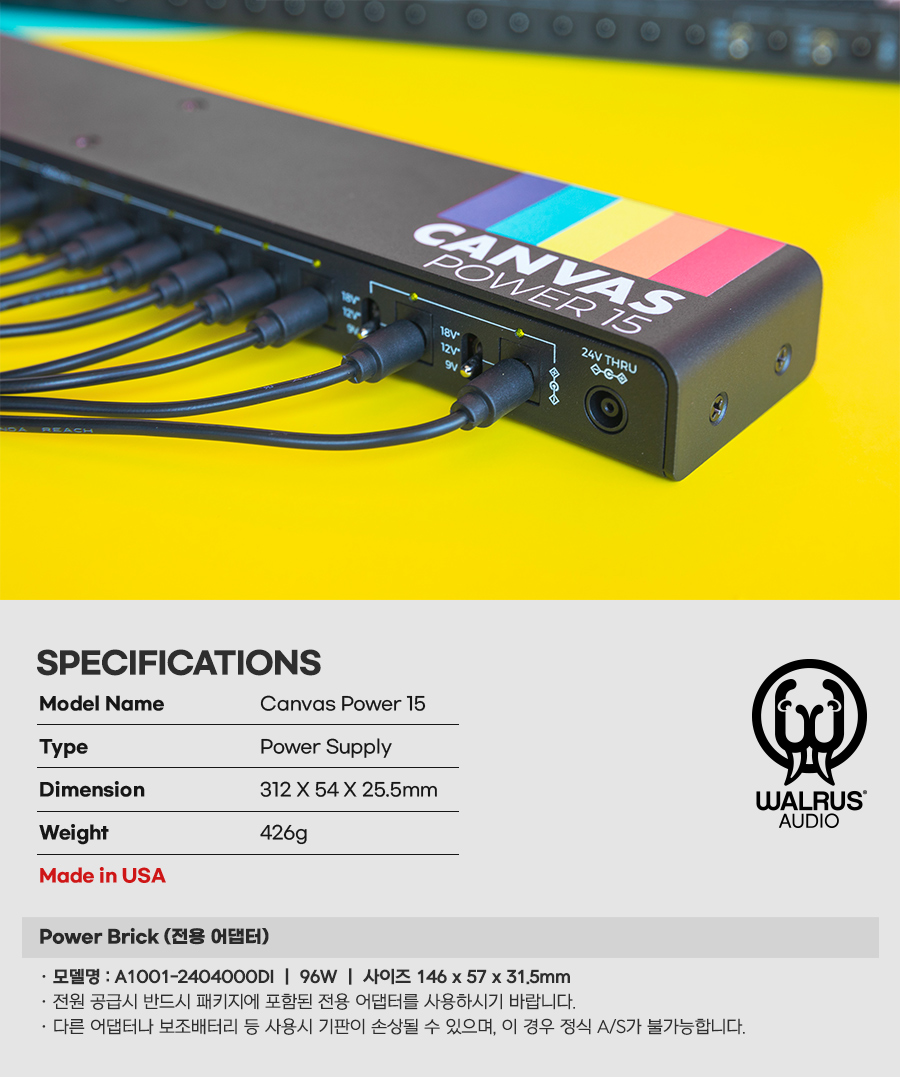

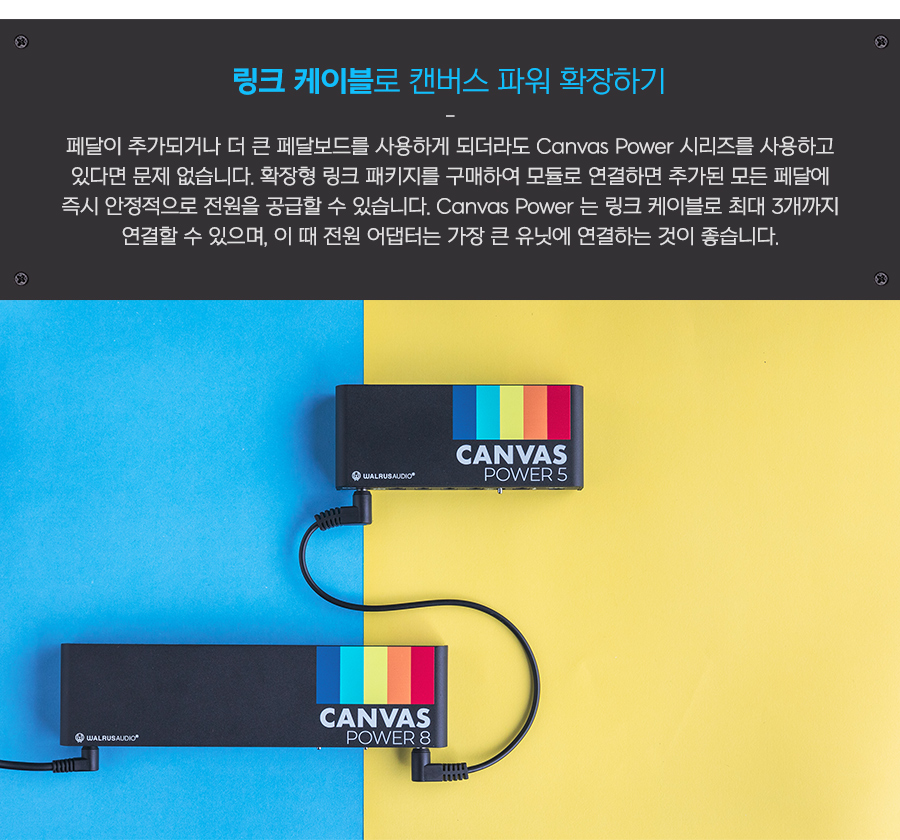

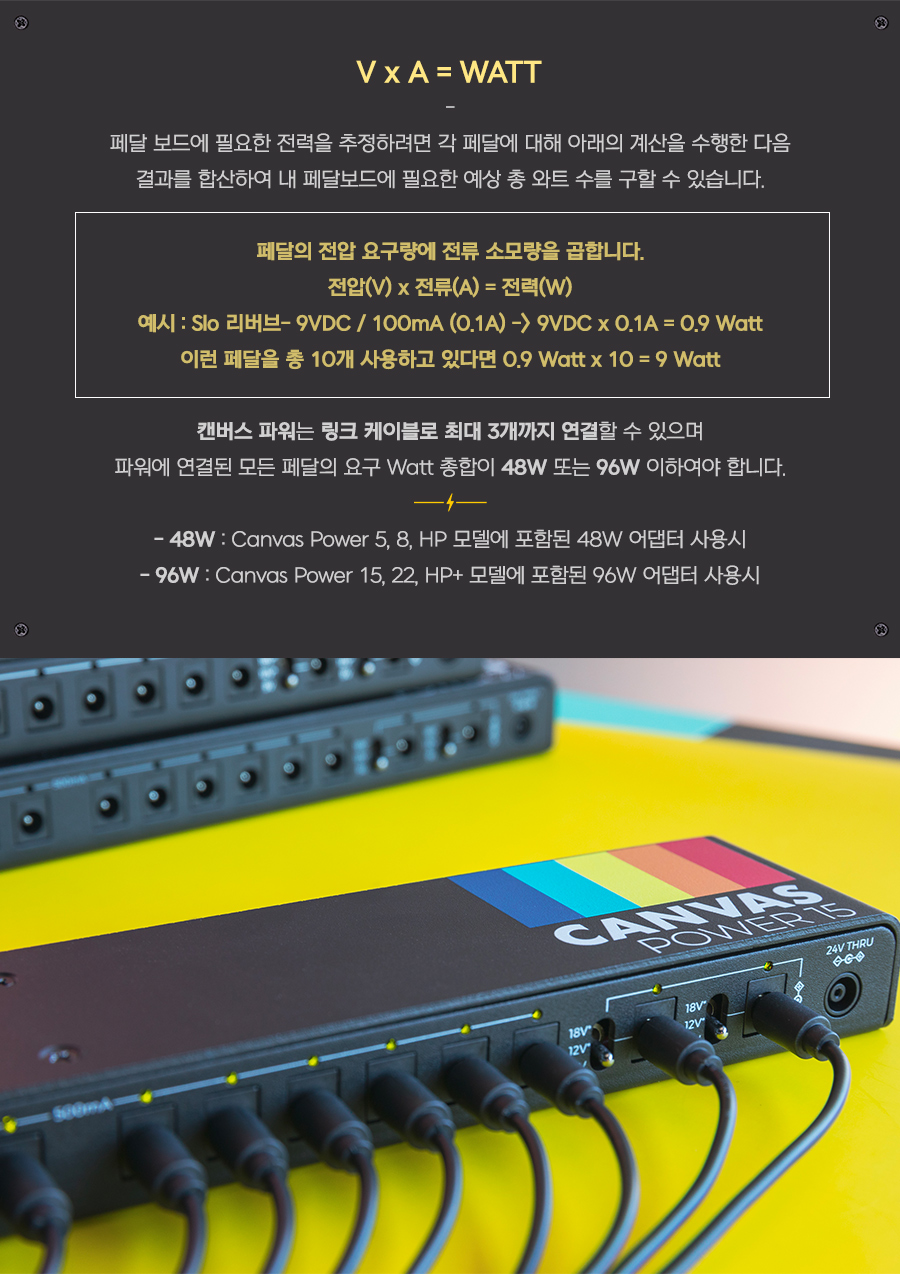

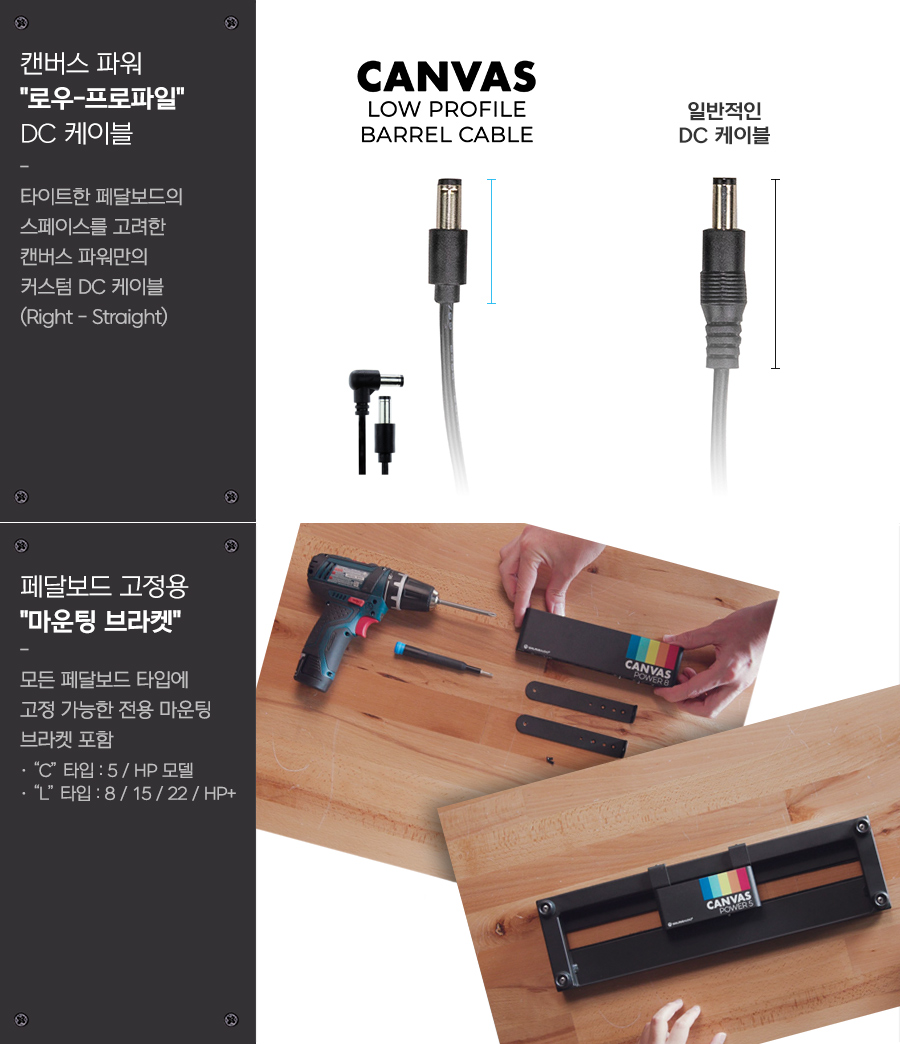

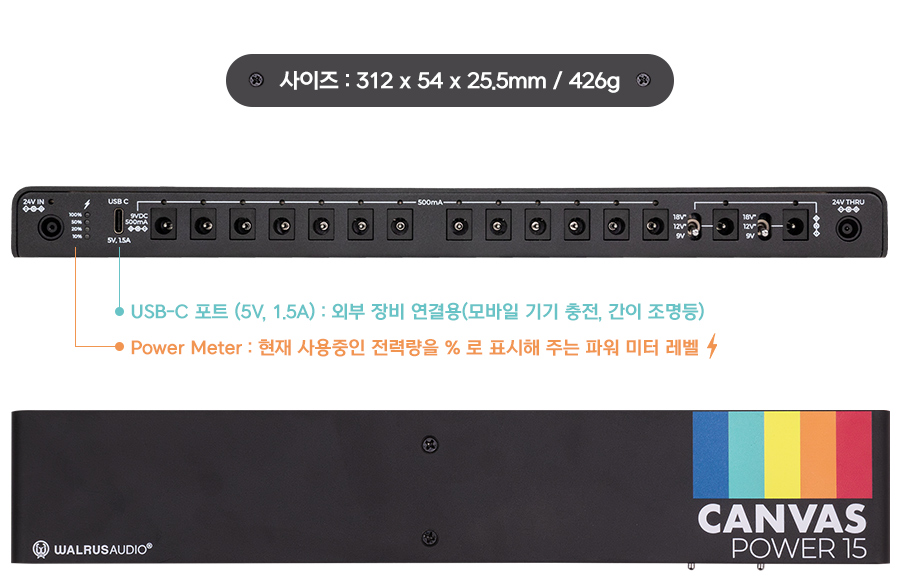

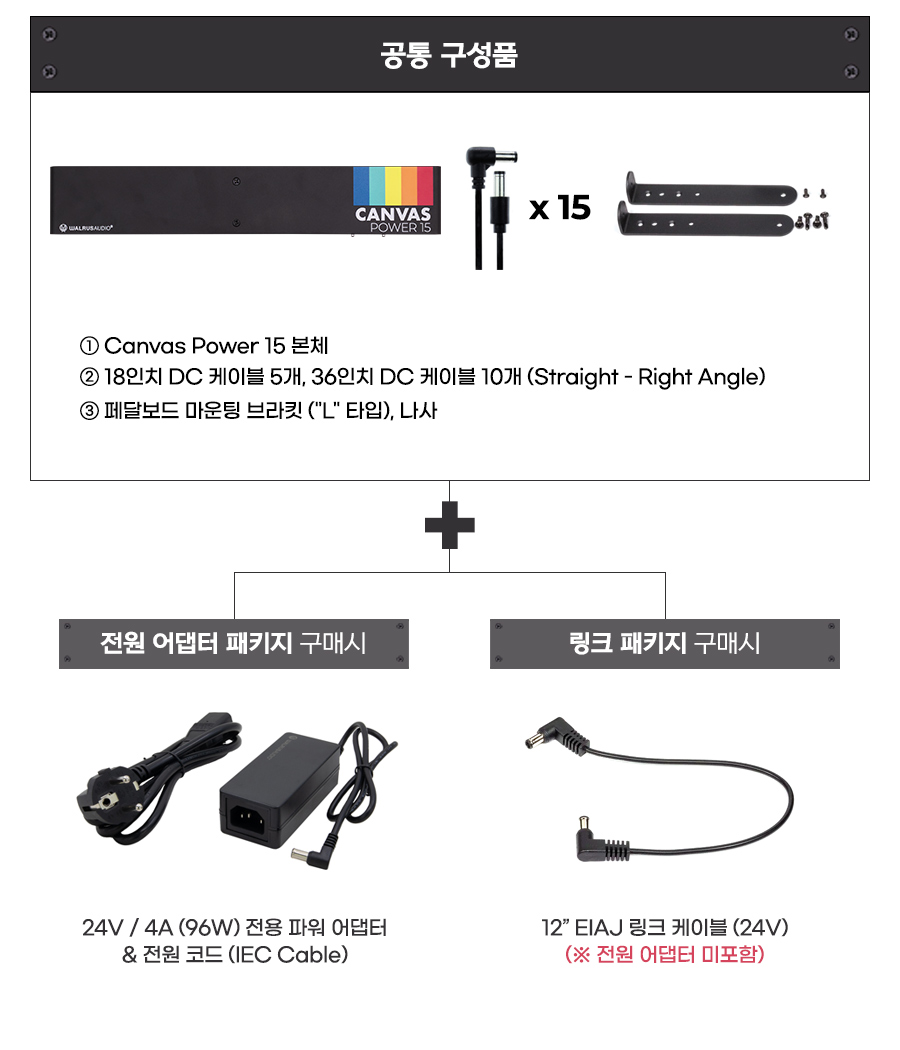

링크 케이블로 캔버스 파워 확장하기 페달이 추가되거나 더 큰 페달보드를 사용하게 되더라도 Canvas Power 시리즈를 사용하고 있다면 문제 없습니다. 확장형 링크 패키지를 구매하여 모듈로 연결하면 추가된 모든 페달에 즉시 안정적으로 전원을 공급할 수 있습니다. Canvas Power 는 링크 케이블로 최대 3개까지 연결할 수 있으며, 이 때 전원 어댑터는 가장 큰 유닛에 연결하는 것이 좋습니다. WALRUSAUDIO ) WALRUSAUDIO" CANVAS POWER 8 POWER 5 VxA = WATT 페달보드에 필요한 전력을 추정하려면 각 페달에 대해 아래의 계산을 수행한 다음 결과를 합산하여 내 페달보드에 필요한 예상 총 와트 수를 구할 수 있습니다. 페달의 전압 요구량에 전류 소모량을 곱합니다. 전압(V) 전류(A) = 전력(W) 예시 : Slo 리버브 9VDC/ 100mA (0.1A) -> 9VDC x 0.1A = 0.9 Watt 이런 페달을 총 10개 사용하고 있다면 0.9 Watt x 10 = 9 Watt 캔버스 파워 링크 케이블로 최대 3개까지 연결할 수 있으며 파워에 연결된 모든 페달의 요구 Watt 총합이 48W 또는 96W 이하여야 합니다. -48W: Canvas Power 5, 8, HP 모델에 포함된 48W 어댑터 사용시 -96W: Canvas Power 15, 22, HP+ 모델에 포함된 96W 어댑터 사용시 POWER 15 24V THRU 캔버스 파워 "로우-프로파일" DC 케이블 타이트한 페달보드의 스페이스를 고려한 캔버스 파워만의 커스텀 DC 케이블 (Right - Straight) LOW PROFILE BARREL CABLE 일반적인 페달보드 고정용 "마운팅 브라켓" 모든 페달보드 타입에 고정 가능한 전용 마운팅 브라켓 포함 • "C" 타입 : 5/HP 모델 • "ㄴ" 타입: 8/15/22/HP+ POWER B POWER! REACH SPECIFICATIONS Model Name Canvas Power 15 Power Supply Type Dimension 312 X 54 X 25.5mm Weight Made in USA 426g Power Brick (전용 어댑터) •모델명: A1001-2404000DI 96W | 사이즈 146 x 57 x 31.5mm ㆍ전원 공급시 반드시 패키지에 포함된 전용 어댑터를 사용하시기 바랍니다. ㆍ다른 어댑터나 보조배터리 등 사용시 기판이 손상될 수 있으며, 이 경우 정식 A/S가 불가능합니다. WALRUS AUDIO POWER 포트 구성 & 특징 사이즈/무게 마운팅 브래킷 & DC 케이블 4x9V@500mA 133x54x25.5mm 1x18V/12V/9V@500mA 186g 6x9V@500mA 2x18V/12V/9V@500mA USB-C 포트 (외부기기 충전용) Power Meter 내장 (사용전력%) 207x54x25.5mm 283g 3x9V@500mA Power HP 1x 12V/9V@ 3A 멀티이펙터/앰프 모델러 등 고전력 기기가 포함된 하이브리드 페달보드용 파워* Power 22 Power HP+ (HP Plus) 13 x 9V@500mA 312x54x25.5mm 20 x 9V@ 500mA 7x9V@500mA 2x12V/9V@3A "C" 타입 페달보드 마운팅 브라켓 18인치 DC 파워 케이블 x5 “L” 타입 페달보드 마운팅 브라켓 36인치 DC 파워 케이블 x 3 18인치 DC 파워 케이블 x 3 2.1mm 스탠다드(-) DC 케이블 X1 2.1mm 리버스(+) DC 케이블 x 1 2.5mm 스탠다드(-) DC 케이블 x 1 2.5mm 리버스(+) DC 케이블 x 1 18인치 DC 파워 케이블 x 5 36인치 DC 파워 케이블 x 10 417x54x25.5mm 572g 18인치 DC 파워 케이블 x 7 36인치 DC 파워 케이블 x 15 2.1mm 스탠다드(-) DC 케이블 x2 2.1mm 리버스(+) DC 케이블 x2 2.5mm 스탠다드(-) DC 케이블 x 2 2.5mm 리버스(+) DC 케이블 x2 *HP, HP+ 모델 지원 기기 : 9-12V@ 3A 이하의 전력을 요구하는 대부분의 멀티이펙터/앰프모델러/ 하이엔드 페달 - Ampero Series, Quad Cortex, HX Series, ME-90, Headrush. Eventide H90 등 -주요 기기의 단자 규격과 극성에 호환되는 별도의 DC 파워 케이블이 패키지에 포함되어 있습니다. 500mA POWER 15 CANVAS 본 제품은 [전파법] 등 관련 법령에 의거, 방송통신기자재 등의 적합등록(전자파 인증)을 마친 제품입니다. 인증등록번호(본체) : R-R-pRe-CanvasPower15 96W 전원 어댑터: R-R-SXt-A1001DI | [안전인증] HU10944-26037 ※구매전 확인하세요 Canvas Power 는 전용 어댑터가 포함된 '전원 어댑터 패키지' 또는 모듈 연결용 링크 케이블이 포함된 ‘링크 패키지' 의 두 가지 타입으로 출시됩니다. 전원 어댑터 패키지 : 기본 구성품(본체, DC 케이블, 마운팅 브라켓 등) + 전용 어댑터 링크 패키지: 기본 구성품(본체, DC 케이블, 마운팅 브라켓 등) + 링크 케이블 최초 구매 또는 단독 사용시에는 전원 어댑터가 포함된 '전원 어댑터 패키지'를 구매하시고, 차후 더 많은 파워 포트가 필요한 경우 '링크 패키지'를 구매하여 연결하시면 됩니다. ACTIVE Eventide MIDI Out/Thru LINE 6 LINE HX STOMP SEND STEREO -RETURN/AUX IN LMONO RIGHT WALRUBAUDIO HEAD RUSH MAIN PHONES VOLUME 모던 페달보드를 위한 완벽한 파워 솔루션 Walrus Audio 엔지니어팀의 혁신적인 '모던 스위치 모드 서플라이 아키텍쳐'로 완성된 캔버스 파워 서플라이 POWER8 Highly Filtered 고도의 필터링 설계 - 독립적으로 완벽히 분리된 출력 포트 Silent 극도로 낮은 노이즈 레벨 Clean & Efficient 효율적이고 안정적인 전원 공급 Linkable Sleek & Minimal

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
