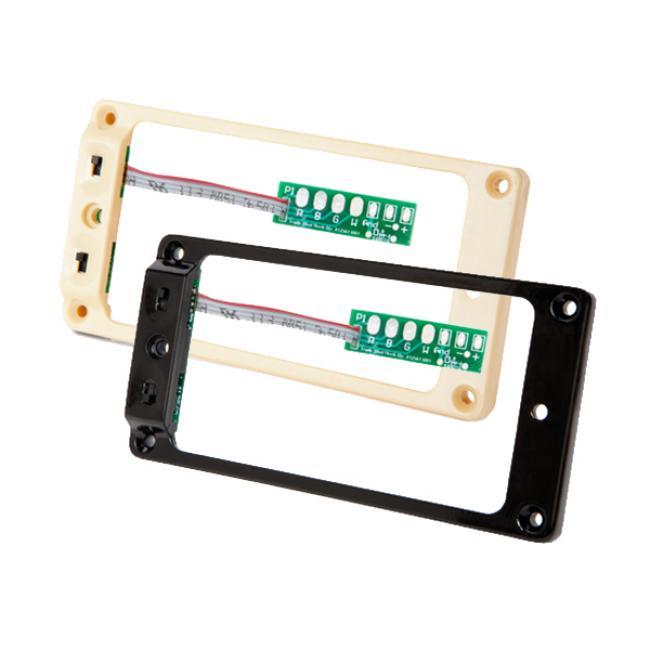

Seymour Duncan Triple Shot TS-2 스위칭 픽업 마운트링은 험버커 픽업에서 3가지 독특한 톤을 간단하게 전환할 수 있도록 설계되었습니다. 픽업 링에 숨겨진 두 개의 스위치로 직렬, 병렬, 코일 스플릿 모드를 조절하며, 아치탑/카브탑 기타에 적합합니다. 4-conductor 케이블 험버커와 호환되며, 미리 장착된 기판을 통해 설치가 간편합니다.
- 파츠 타입
- pickup_ring
- 빈티지 정품 재현
- no

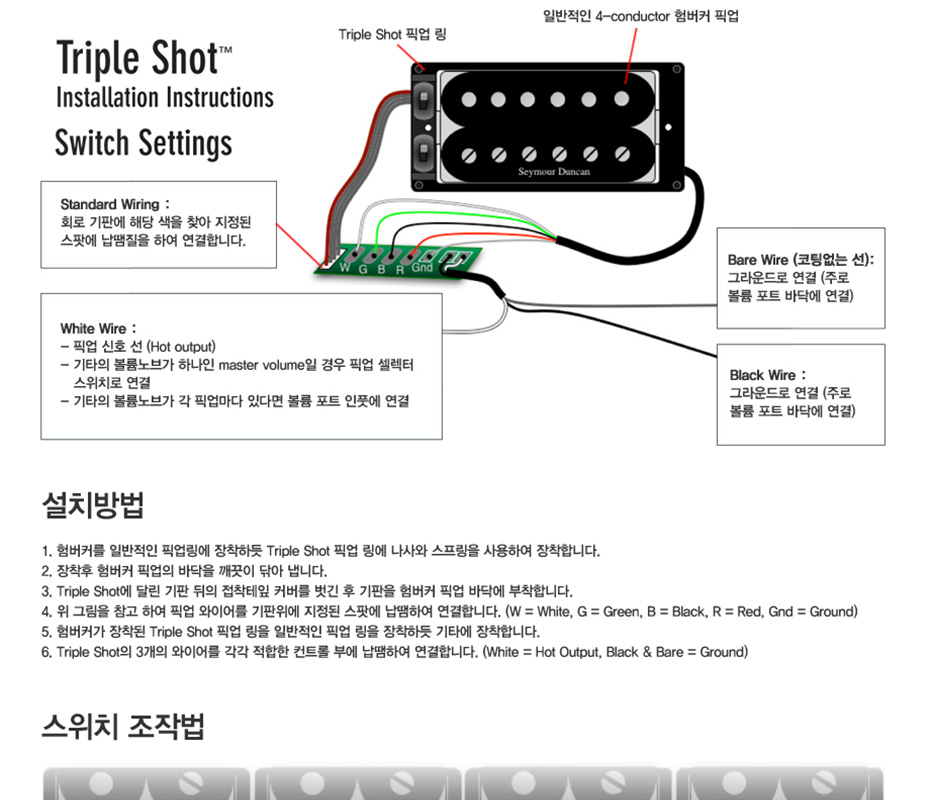

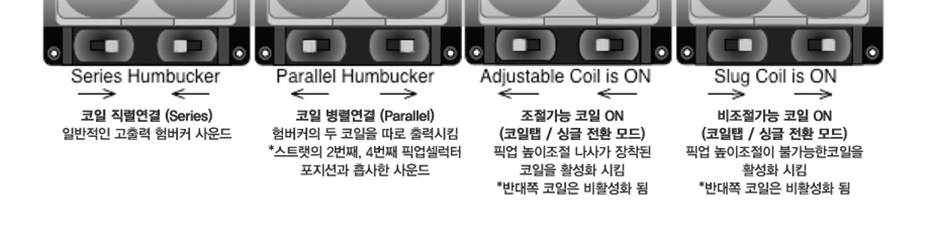

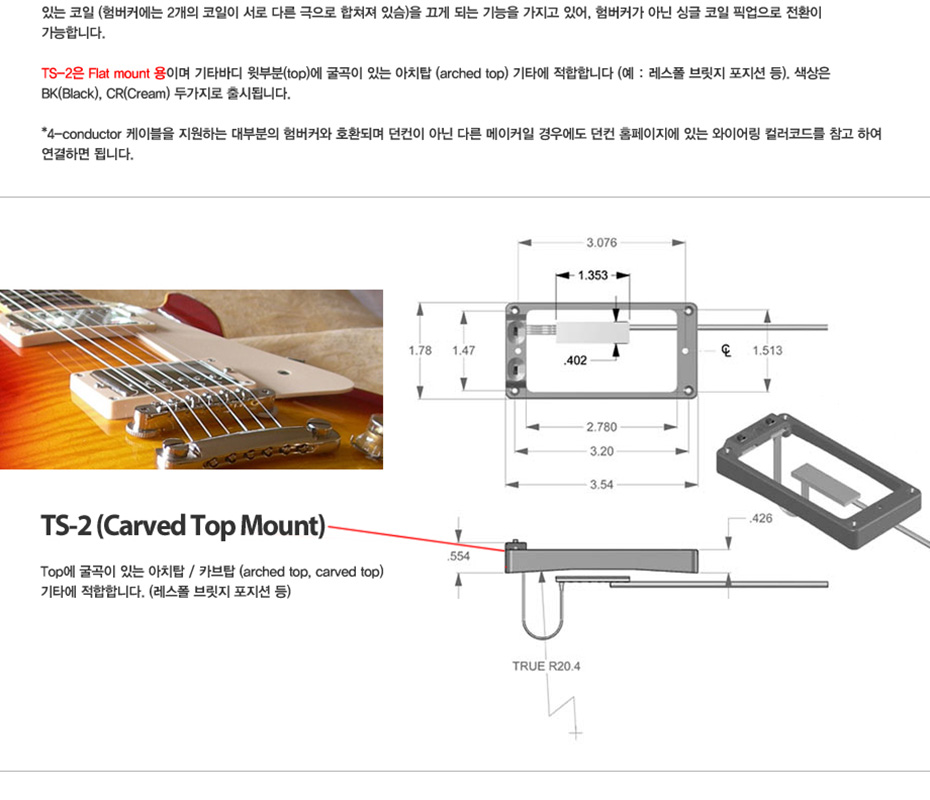

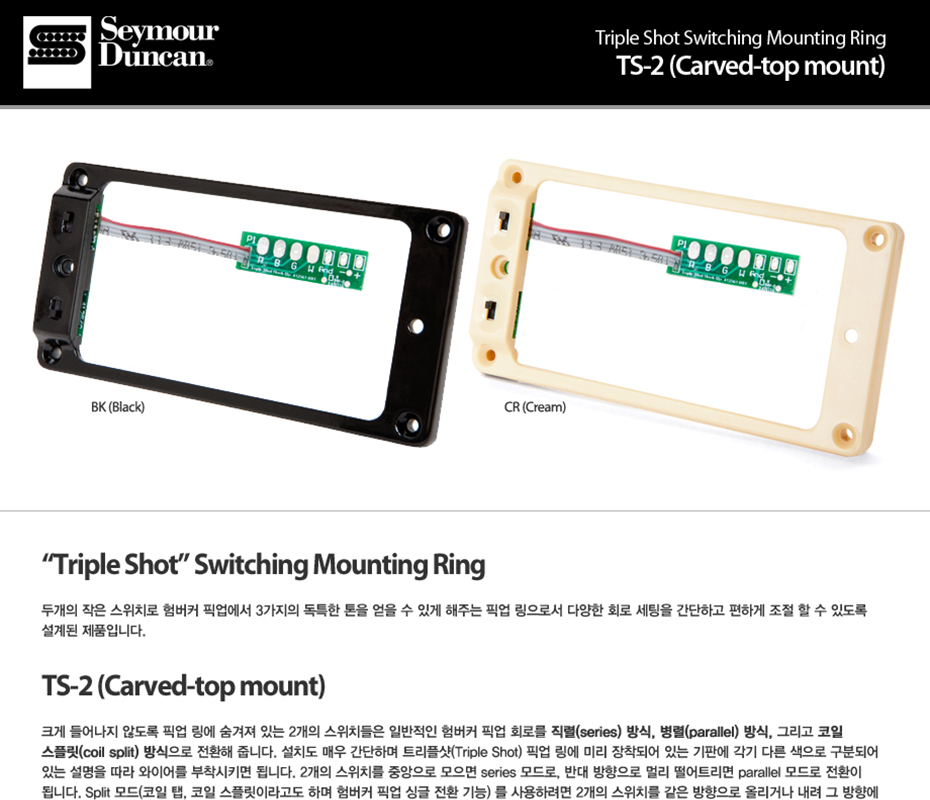

Seymour Duncan Triple Shot Switching Mounting Ring TS-2 (Carved-top mount) BK (Black) CR(Cream) "Triple Shot" Switching Mounting Ring 두개의 작은 스위치로 험버커 픽업에서 3가지의 독특한 톤을 얻을 수 있게 해주는 픽업 링으로서 다양한 회로 세팅을 간단하고 편하게 조절할 수 있도록 설계된 제품입니다. 크게 들어나지 않도록 픽업 링에 숨겨져 있는 2개의 스위치들은 일반적인 험버커 픽업 회로를 직렬(series) 방식, 병렬(parallel) 방식, 그리고 코일 스플릿(coil split) 방식으로 전환해 줍니다. 설치도 매우 간단하며 트리플샷(Triple Shot) 픽업 링에 미리 장착되어 있는 기판에 각기 다른 색으로 구분되어 있는 설명을 따라 와이어를 부착시키면 됩니다. 2개의 스위치를 중앙으로 모으면 series 모드로, 반대 방향으로 멀리 떨어트리면 parallel 모드로 전환이 됩니다. Split 모드(코일 탭, 코일 스플릿이라고도 하며 험버커 픽업 싱글 전환 기능)를 사용하려면 2개의 스위치를 같은 방향으로 올리거나 내려 그 방향에 있는 코일 (험버커에는 2개의 코일이 서로 다른 극으로 합쳐져 있슴)을 끄게 되는 기능을 가지고 있어, 험버커가 아닌 싱글 코일 픽업으로 전환이 가능합니다. TS-2 Flat mount 용이며 기타바디 윗부분(top)에 굴곡이 있는 아치탑 (arched top) 기타에 적합합니다 (예: 레스폴 브릿지 포지션 등). 색상은 BK(Black), CR(Cream) 두가지로 출시됩니다. 연결하면 됩니다. 3.076 1.353- 1.78 1.47 TS-2 (Carved Top Mount)- Top에 굴곡이 있는 아치탑/ 카브탑 (arched top, carved top) 기타에 적합합니다. (레스폴 브릿지 포지션 등) 2,780 TRUE R20.4 1.513 Triple Shot™ Installation Instructions Switch Settings Standard Wiring: 회로 기판에 해당 색을 찾아 지정된 일반적인 4-conductor 험버커 픽업 Triple Shot 픽업링 스팟에 납땜질을 하여 연결합니다. WGBR Gnd Seymour Duncan Bare Wire (코팅없는 선): 그라운드로 연결 (주로 볼륨포트 바닥에 연결) White Wire: -픽업 신호선 (Hot output) -기타의 볼륨노브가 하나인 master volume일 경우 픽업 셀렉터 스위치로 연결 -기타의 볼륨노브가 각 픽업마다 있다면 볼륨포트 인풋에 연결 Black Wire: 설치방법 1. 험버커를 일반적인 픽업링에 장착하듯 Triple Shot 픽업 링에 나사와 스프링을 사용하여 장착합니다. 2. 장착후 험버커 픽업의 바닥을 깨끗이 닦아 냅니다. 3. Triple Shot에 달린 기판 뒤의 접착테잎 커버를 벗긴 후 기판을 험버커 픽업 바닥에 부착합니다. 4. 위 그림을 참고 하여 픽업 와이어를 기판위에 지정된 스팟에 납땜하여 연결합니다. (W = White, G = Green, B=Black, R = Red, Gnd = Ground) 5. 험버커가 장착된 Triple Shot 픽업 링을 일반적인 픽업 링을 장착하듯 기타에 장착합니다. 6. Triple Shot의 3개의 와이어를 각각 적합한 컨트롤 부에 납땜하여 연결합니다. (White = Hot Output, Black & Bare = Ground) 스위치 조작법 IO ONO 0.10 OMO OL. Series Humbucker Adjustable Coil is ON Parallel Humbucker 코일 직렬연결 (Series) 일반적인 고출력 험버커 사운드 코일 병렬연결 (Parallel) 험버커의 두 코일을 따로 출력시킴 *스트랫의 2번째, 4번째 픽업셀럭터 포지션과 흡사한 사운드 조절가능 코일 ON (코일탭/싱글 전환 모드) 픽업 높이조절나사가 장착된 코일을 활성화 시킴 *반대쪽 코일은 비활성화됨 Slug Coil is ON 비조절가능 코일 ON 픽업 높이조절이 불가능한코일을 활성화 시킴
상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
