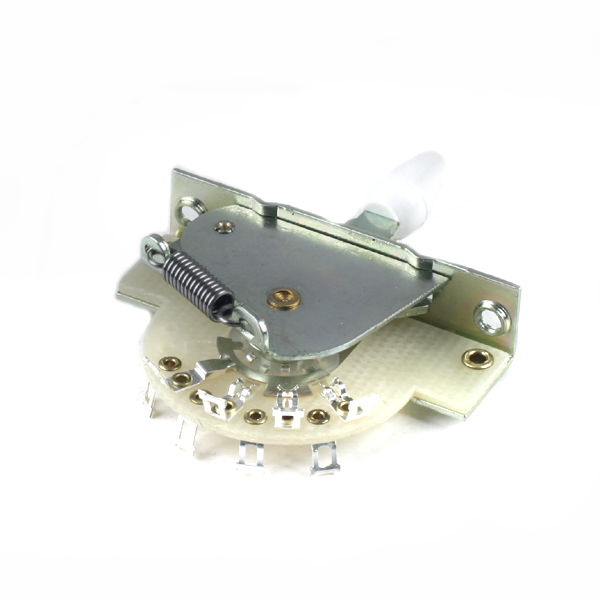

Electroswitch USA CRL 5-Way Switch 5단픽업셀렉터

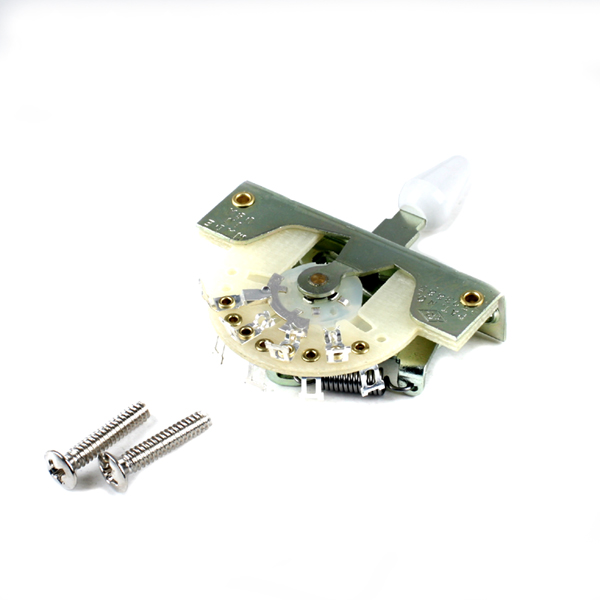

Electroswitch USA CRL 5-Way Switch는 Fender® Custom Shop 기타에 사용되는 검증된 품질의 미국산 5단 픽업 셀렉터입니다. 비 부식성 소재, Silver Plated 브라스 T Slug, 에폭시 인슐레이션으로 우수한 절연 성능과 내구성을 갖췄습니다. CRL 스위치 특유의 코일 스프링 캠 롤러는 픽업 스위칭 노이즈를 최소화하며 안정적이고 부드러운 조작감을 제공합니다. Aged White 및 Black 노브, 인치 규격 니켈 도금 스틸 스크류가 포함됩니다.
- 컴포넌트 종류
- switch_blade
- 제조사
- Electrosocket

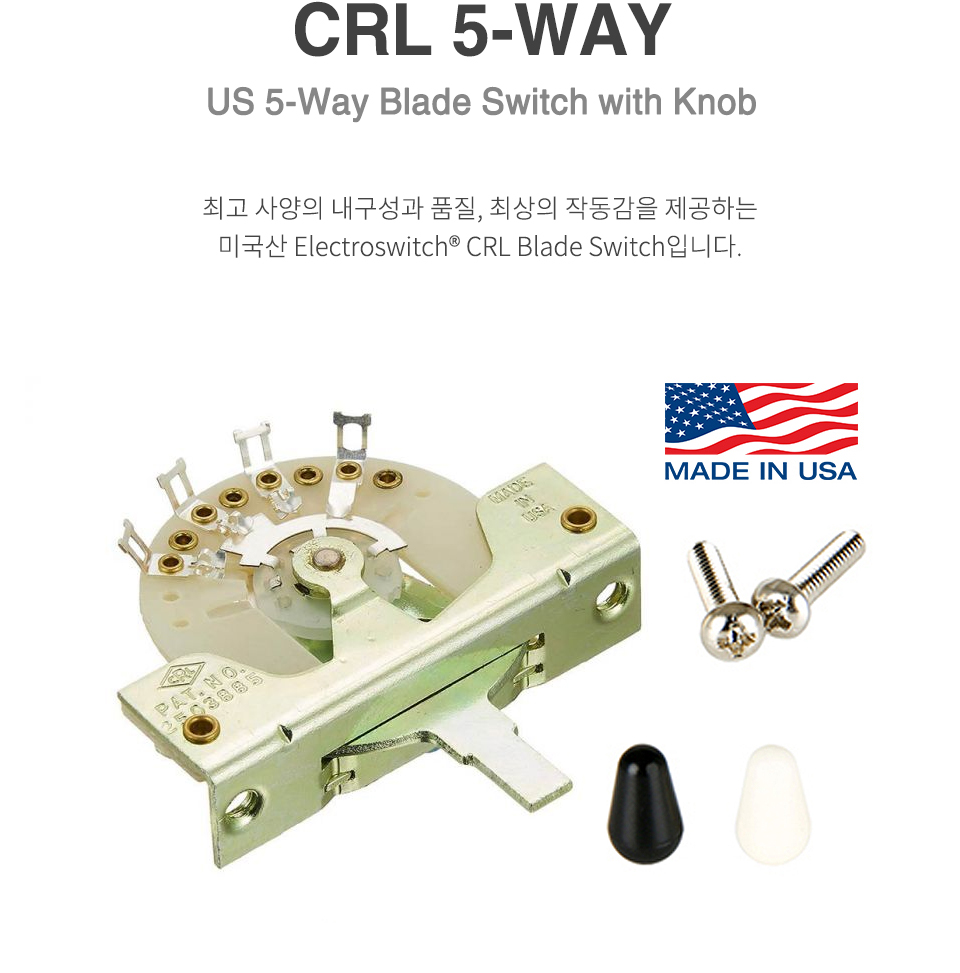

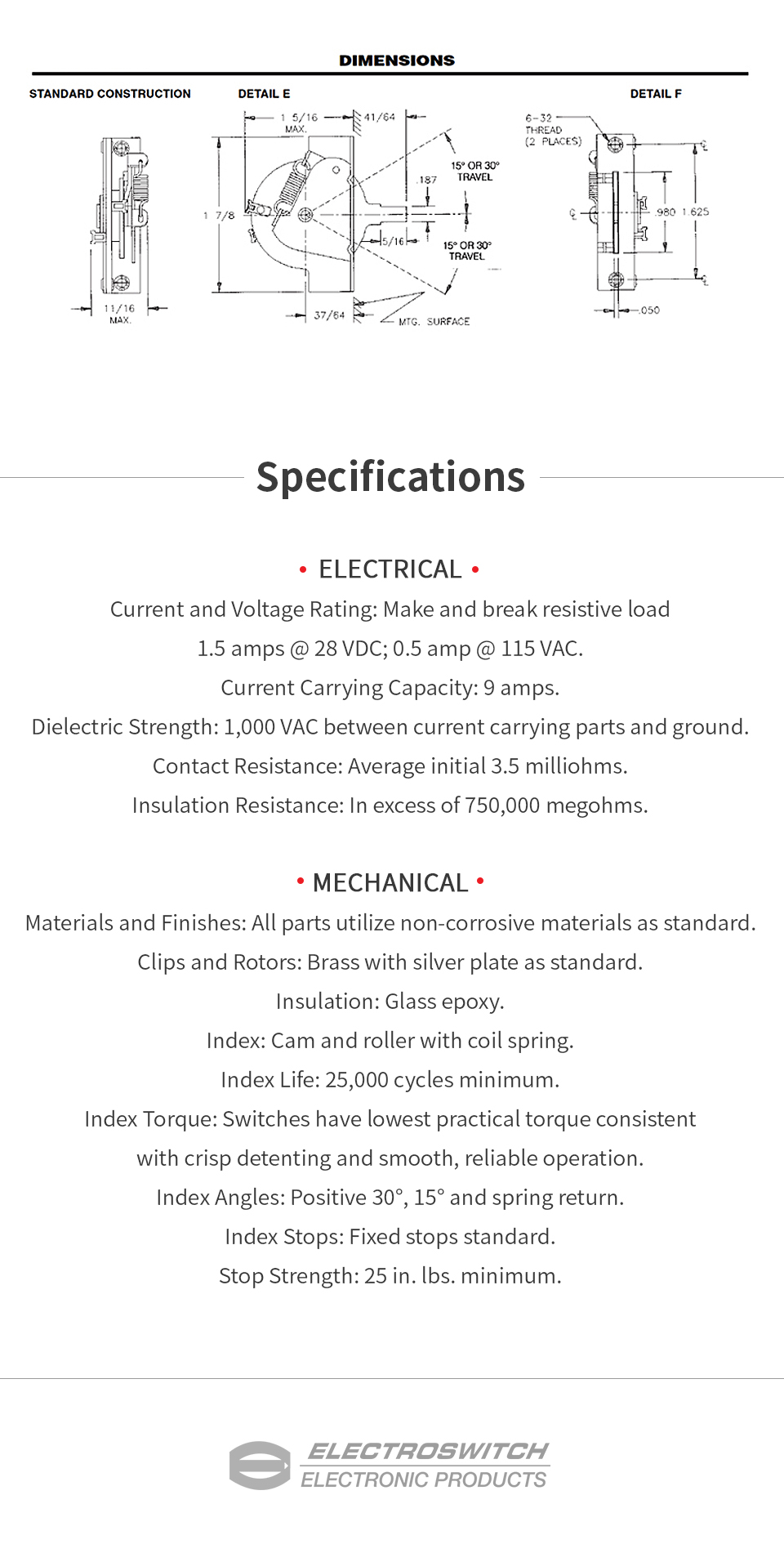

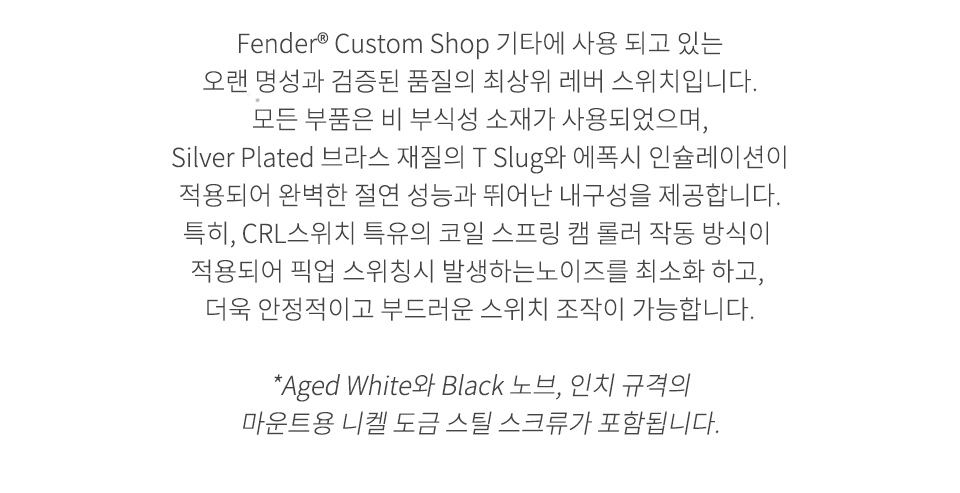

ELECTROSWITCH ELECTRONIC PRODUCTS CRL 5-WAY US 5-Way Blade Switch with Knob 최고 사양의 내구성과 품질, 최상의 작동감을 제공하는 미국산 Electroswitch® CRL Blade Switch입니다. MADS PAT. NO. 2503885 MADE IN USA Fender® Custom Shop 기타에 사용 되고 있는 오랜 명성과 검증된 품질의 최상위 레버 스위치입니다. 모든 부품은 비 부식성 소재가 사용되었으며, Silver Plated 브라스 재질의 T Slug와 에폭시 인슐레이션이 적용되어 완벽한 절연 성능과 뛰어난 내구성을 제공합니다. 특히, CRL스위치 특유의 코일 스프링 캠 롤러 작동 방식이 적용되어 픽업 스위칭시 발생하는노이즈를 최소화 하고, 더욱 안정적이고 부드러운 스위치 조작이 가능합니다. *Aged White와 Black 노브, 인치 규격의 마운트용 니켈 도금 스틸 스크류가 포함됩니다. DIMENSIONS STANDARD CONSTRUCTION DETAIL E 15/16- 41/64 11/16 15° OR 30° TRAVEL THREAD (2 PLACES) 5/16/2 -37/84 20 MTG. SURFACE Specifications DETAIL F .980 1.625 ELECTRICAL ⚫ Current and Voltage Rating: Make and break resistive load 1.5 amps @ 28 VDC; 0.5 amp @ 115 VAC. Current Carrying Capacity: 9 amps. Dielectric Strength: 1,000 VAC between current carrying parts and ground. Contact Resistance: Average initial 3.5 milliohms. Insulation Resistance: In excess of 750,000 megohms. • MECHANICAL ⚫ Materials and Finishes: All parts utilize non-corrosive materials as standard. Clips and Rotors: Brass with silver plate as standard. Insulation: Glass epoxy. Index: Cam and roller with coil spring. Index Life: 25,000 cycles minimum. Index Torque: Switches have lowest practical torque consistent with crisp detenting and smooth, reliable operation. Index Angles: Positive 30°, 15° and spring return. Index Stops: Fixed stops standard. Stop Strength: 25 in. lbs. minimum. UNOFFICIAL HISTORY OF THE CRL 1452 Evolution of an iconic switch for a legendary guitar 1939 First appearance in a catalog 1940 "Low Capacity Lever Action" Catalog Page 1944 First known engineering drawing DATE 5-24-44 BY G.J.H 2 POLES 3 POSITIONS STAMP CUST, P 1946 "Lever Action Switches" Catalog 1950 1951 "Technical Bulletin Lever Switch 1452 Series" 1953 1954 Redrawn Engineering Drawing TOATE 136 +637 COIL SPRING DESIGN PROVIDES SMOOTHER ACTION MORE POSITIVE INDEXING... See how easily this coil spring can be replaced without removing switch from chassis. Note simplicity of engineering and rugged con- struction to give you long He and dependability CUSTOMER STAMP JOBBER UNIT "CRL 1452 QTY. SCHED BAL. TO RUN DATE SWITCH NO PAZZO-084 N1452 DATE SCHED. QUANITY 1962 Half Moon Redesign 12-27-62 Customer JOBBER CRL 1452 ty sched TSwitch No. Quantity Balance to run 1966 1967 "Series 222 Lever Switches" Catalog Lever Action SWITCHES 1992 Electroswitch acquires the rights to manufacture the CRL 1452 in Raleigh, North Carolina Series 222 2 lever switches FULL SCALE LEVER ACTION 1.5 AMP @ 28 VDC 1992- 1994 Inscription on back changed from 'CRL 1452' to 'ELEC 1452' Stator material changed from phenolic (brown) to glass epoxy (white). Solder tab stagger reversed. 1995 Part number changed to E2G02035 1996 "E2 Series Lever Action" Catalog -1992 222 SERIES 1993 ELEC 1452 MADE PAT. MO. -1994 1994- present E2 - SERIES
상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
