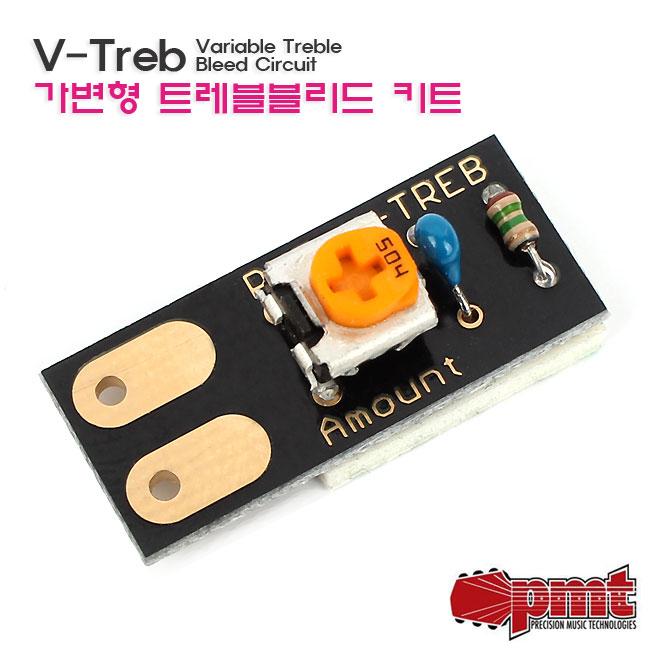

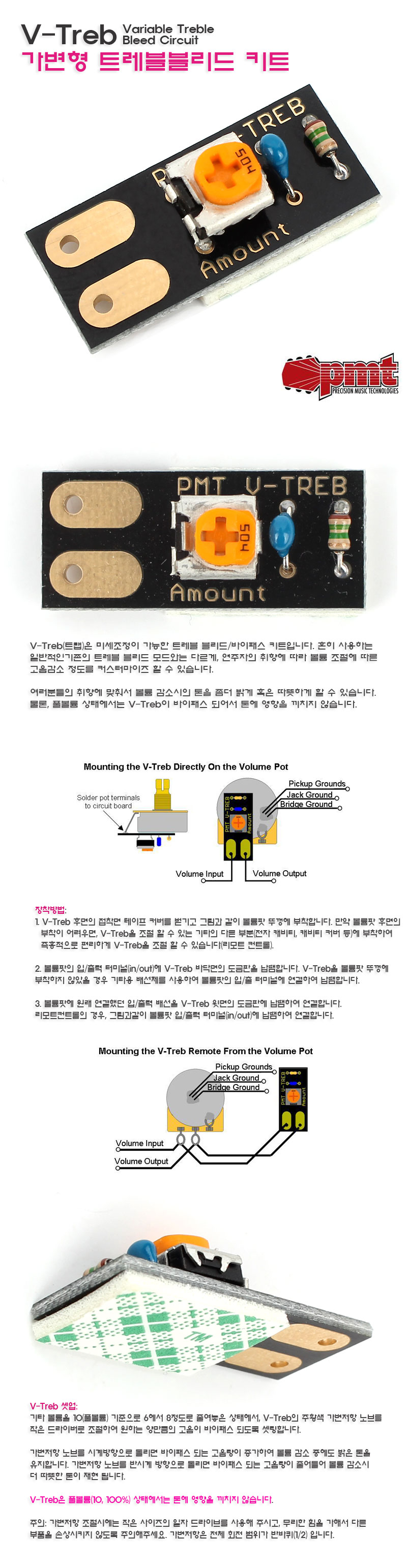

Variable Treble V-Treb Bleed Circuit 가변형 트레블블리드 키트 -TREB Amount Spmt PRECISION MUSIC TECHNOLOGIES PMTU-TREB V-Treb(트랩)은 미세조정이 가능한 트레블 블리드/바이패스 키트입니다. 흔히 사용하는 일반적인 기존의 트레블 블리드 모드와는 다르게, 연주자의 취향에 따라 볼륨 조절에 따른 고음감소 정도를 커스터마이즈 할 수 있습니다. 여러분들의 취향에 맞춰서 볼륨 감소시의 톤을 좀더 밝게 혹은 따뜻하게 할 수 있습니다. 물론, 풀볼륨 상태에서는 V-Treb이 바이패스 되어서 톤에 영향을 끼치지 않습니다. 장착방법: Mounting the V-Treb Directly On the Volume Pot Solder pot terminals to circuit board Pickup Grounds Jack Ground, Bridge Ground Volume Input Volume Output 1. V-Treb 후면의 접착면 테이프 커버를 벋기고 그림과 같이 볼륨팟 뚜껑에 부착합니다. 만약 볼륨팟 후면의 부착이 어려우면, V-Treb을 조절 할 수 있는 기타의 다른 부분(전자 캐비티, 캐비티 커버 등)에 부착하여 즉흥적으로 편리하게 V-Treb을 조절 할 수 있습니다(리모트 컨트롤). 2. 볼륨팟의 입/출력 터미널(in/out)에 V-Treb 바닥면의 도금판을 납땜합니다. V-Treb을 볼륨팟 뚜껑에 부착하지 않았을 경우 기타용 배선체를 사용하여 볼륨팟의 입/출 터미널에 연결하여 납땜합니다. 3. 볼륨팟에 원래 연결했던 입/출력 배선을 V-Treb 윗면의 도금판에 납땜하여 연결합니다. 리모트컨트롤의 경우, 그림과같이 볼륨팟 입/출력 터미널(in/out)에 납땜하여 연결합니다. Mounting the V-Treb Remote From the Volume Pot Jack Ground o 'Bridge Ground V-Treb 셋업: 기타 볼륨을 10(풀볼륨) 기준으로 6에서 8정도로 줄여놓은 상태에서, V-Treb의 주황색 가변저항 노브를 작은 드라이버로 조절하여 원하는 양만큼의 고음이 바이패스 되도록 셋팅합니다. 가변저항 노브를 시계방향으로 돌리면 바이패스 되는 고음량이 증가하여 볼륨 감소 중에도 밝은 톤을 유지합니다. 가변저항 노브를 반시계 방향으로 돌리면 바이패스 되는 고음량이 줄어들어 볼륨 감소시 더 따뜻한 톤이 재현 됩니다. V-Treb은 풀볼륨(10, 100%) 상태에서는 톤에 영향을 끼치지 않습니다. 주의: 가변저항 조절시에는 작은 사이즈의 일자 드라이브를 사용해 주시고, 무리한 힘을 가해서 다른 부품을 손상시키지 않도록 주의해주세요. 가변저항은 전체 회전 범위가 반바퀴(1/2) 입니다.
