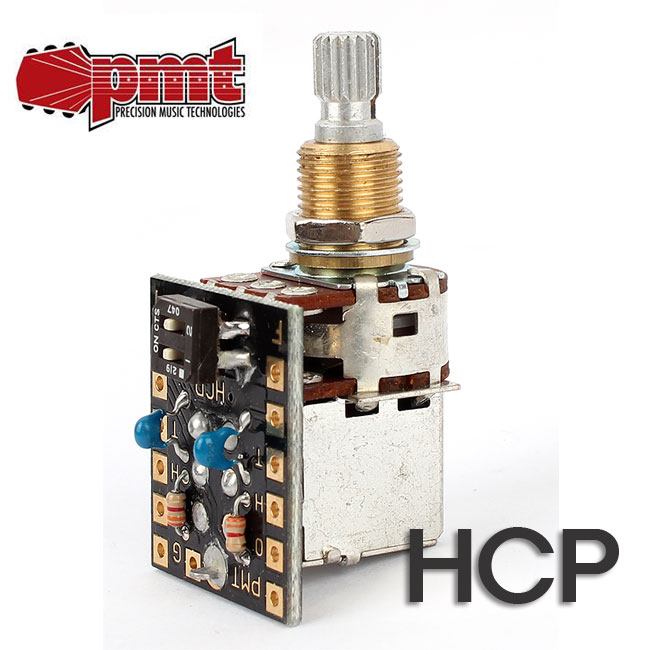

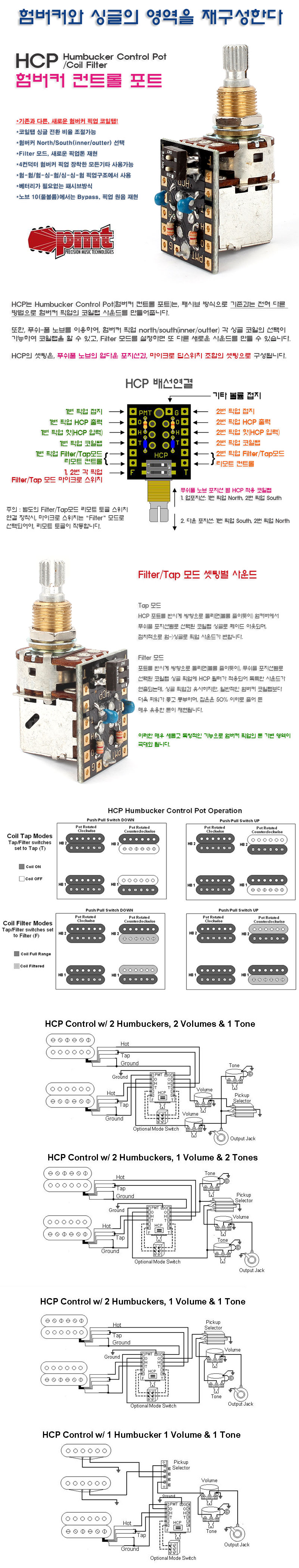

험버커와 싱글의 영역을 재구성한다 Humbucker Control Pot /Coil Filter 험버커 컨트롤 포트 *기존과 다른, 새로운 험버커 픽업 코일탭! *코일탭 싱글 전환 비율 조절가능 *험버커 North/South(inner/outter) 선택 *Filter 모드, 새로운 픽업톤 재현 *4컨덕터 험버커 픽업 장착한 모든기타 사용가능 *험-험/험-싱-험/싱싱험 픽업구조에서 사용 *베터리가 필요없는 패시브방식 *노브 10(풀볼륨)에서는 Bypass, 픽업 원음 재현 PRECISION MUSIC TECHNOLOGIES HCP는 Humbucker Control Pot(험버커 컨트롤 포트)는, 패시브 방식으로 기존과는 전혀 다른 방법으로 험버커 픽업의 코일탭 사운드를 만들어줍니다. 또한, 푸쉬풀 노브를 이용하여, 험버커 픽업 north/south(inner/outter) 각 싱글 코일의 선택이 가능하여 코일탭을 할 수 있고, Filter 모드를 설정하면 또 다른 새로운 사운드를 만들 수 있습니다. HCP의 셋팅은, 푸쉬풀 노브의 업다운 포지션과, 마이크로 딥스위치 조합의 셋팅으로 구성됩니다. HCP 배선연결 1번 픽업 접지 1번 픽업 HCP 출력 1번 픽업 핫(HCP 입력) 1번 픽업 코일탭 1번 픽업 Filter/Tap모드 리모트 컨트롤 1, 2번 각 픽업 •기타 볼륨 접지 2번 픽업 접지 2번 픽업 HCP 출력 2번 픽업 핫(HCP 입력) 2번 픽업 코일탭 2번 픽업 Filter/Tap모드 Filter/Tap 모드 마이크로 스위치 주의 : 별도의 Filter/Tap모드 리모트 토글 스위치 연결 장착시, 마이크로 스위치는 "Filter” 모드로 선택되어야, 리모트 토글이 작동합니다. 푸쉬풀 노브 포지션 별 HCP 적용 코일탭 1. 업포지션: 1번 픽업 North, 2번 픽업 South 2. 다운 포지션: 1번 픽업 South, 2번 픽업 North Coil Tap Modes Tap/Filter switches set to Tap (T) Coil ON Coil OFF Coil Filter Modes Tap/Filter switches set to Filter (F) Coil Full Range Coil Filtered Filter/Tap 모드 셋팅별 사운드 Tap 모드 HCP 포트를 반시계 방향으로 돌리면(볼륨 줄이듯이) 커버에서 푸쉬풀 포지션별로 선택된 코일탭 싱글로 페이드 아웃되며, 점차적으로 -> 싱글로 픽업 사운드가 변합니다. Filter 모드 포트를 반시계 방향으로 돌리면(볼륨 줄이듯이), 푸쉬풀 포지션별로 선택된 코일 싱글 픽업에 HCP 필터가 적용되어 독특한 사운드가 연출되는데, 싱글 픽업과 유사하지만, 일반적인 험버커 코일보다 더욱 파워가 좋고 풍부하며, 잡은은 50% 이하로 줄어 든 매우 유용한 톤이 재현됩니다. 이러한 매우 새롭고 독창적인 기능으로 험버커 픽업의 톤 가변 영역이 극대화 됩니다. HCP Humbucker Control Pot Operation Push/Pull Switch DOWN Pot Rotated Clockwise Counterdockwise Push Pull Switch UP e00e00 oooooo Push/Pull Switch UP HCP Control w/ 2 Humbuckers, 2 Volumes & 1 Tone O O O O O O Ground 1PMT GE Volume Optional Mode Switch Tone Pickup Selector ㅇ Output Jack HCP Control w/ 2 Humbuckers, 1 Volume & 2 Tones PMT GC e ooe OO Output Jack HCP Control w/ 2 Humbuckers, 1 Volume & 1 Tone O O O O OD PMT G A O O O O O HCP Control w/ 1 Humbucker 1 Volume & 1 Tone je Selector 1PMT UGC e o O 0 OO Tonel Optional Mode Switchi

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
