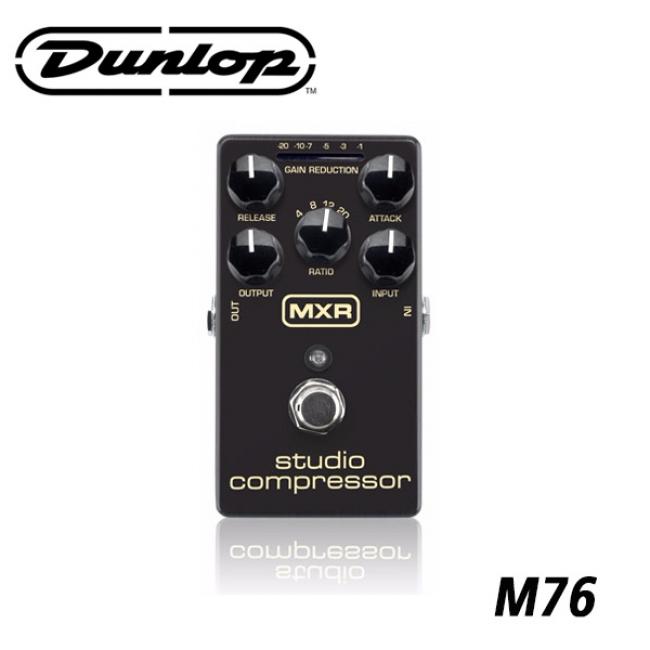

Dunlop M76 - STUDIO COMPRESSOR 공식대리점 RELEASE 20 10.7 5 34 GAIN REDUCTION OUTPUT RATIO ATTACK INPUT studio compressor coшble220L aprigio M76-STUDIO COMPRESSOR MXR 디자인 팀은 클래식 레코딩 스튜디오 컴프레서의 느낌을 페달보드용 이펙터 박스에 담아내었습니다. MXR 스튜디오 컴프레서는 Attack, Re- lease, Ratio, Input, Output 컨트롤을 장착해 미묘한 느낌부터 짓누르는 느낌까지 원하는 컴프레션 레벨을 조절할 수 있으며 밝은 LED를 통해 작동 상태에 대해 시각적인 피드백을 얻을 수 있어 무대에서 활용하기 좋습니다. Constant Headroom Technology™는 맑고 투명한 사운드를 들려주는 풍부한 헤드룸과 다이나믹을 제공하며 패이즈 90 사이즈의 가볍고 견고한 알루미늄 케이스로 제작되었습니다. STUDIO COMPRESSOR -20 -10-7 53-1 -20-10-7 -53.1 8 12 20 Controls 1. FOOTSWITCH로 이펙터 온/바이패스를 토글합니다. (이펙터가 켜지면 파란 LED가 점등합니다.) 2. INPUT 노브로 인풋 시그널의 게인 레벨을 조절합니다. 3. OUTPUT 노브로 이펙터 전체 볼륨을 조절합니다. 4. RATIO 노브로 컴프레션 단계를 조절합니다. 5. RELEASE 노브로 시그널이 컴프레스되지 않은 레벨로 돌아오는 속도를 조절합니다. 6. GAIN REDUCTION 표시계는 게인 리덕션 레벨과 컴프레서 리스폰스 타임을 보여줍니다. 7. ATTACK 노브로 컴프레션의 반응 속도를 조절합니다. Directions • 악기와 연결된 케이블을 M76의 INPUT 잭에, 앰프와 연결된 케이블을 OUTPUT 잭에 꽂습니다. •RELEASE, ATTACK, OUTPUT, INPUT 컨트롤을 12시 방향에, RATIO 컨트롤을 4에 놓습니다. •풋스위치를 눌러 이펙터를 켭니다. • INPUT 노브를 시계 방향으로 돌리면 인풋 게인 리덕션이 증가하고(GAIN REDUCTION 표시계에 점등된 LED 수로 확인) 반시계 방향으로 돌리면 감소합니다. • OUTPUT 노브를 시계 방향으로 돌리면 이펙터 전체 볼륨이 증가하고 반시계 방향으로 돌리면 감소합니다. • ATTACK 노브를 시계 방향으로 돌리면 컴프레서의 리액션 타임이 빨라지고(GAIN REDUCTION 표시계가 오른쪽에서 왼쪽으로 이동하는 속도로 확인) 반시계 방향으로 돌리면 느려집니다. • RELEASE 노브를 시계 방향으로 돌리면 컴프레션 릴리즈 속도가 빨라지고(GAIN REDUCTION 표시계가 왼쪽에서 오른쪽으로 이동하는 •RATIO 노브로 컴프레션 비율을 조절합니다. 4 세팅은 4:1 비율로, 인풋 레벨이 스레숄드보다4 데시벨 올라갈 때 아웃풋 레벨은 1 데시벨 증가한다는 뜻입니다. 8 세팅은 8:1, 12 세팅은 12:1, 20 세팅은 20:1을 의미합니다. Sample Settings STUDIO COMP MILD LIMITING HARD LIMITING NASHVILLE SQUASH Gain reduction: -6 to-7db Gain reduction:-1 to -3db Specification Input Impedance Output Impedance Max Input Level Max Output Level Frequency Response Noise Floor* Gain 6000 +14 dBV +8.5 dBV ±1dB, 20Hz to 20 kHz -90 dBV 31 dB 4:1, 8:1, 12:1, 20:1 Gain reduction: -10db Gain reduction: -14 to -20db GAIN REDUCTIO Compression Ratio Attack Time Release Time Bypass Current Draw LEDS OFF LEDS ON Power Supply *A-Weighted, all controls at mid position 20 us to 800 is 50 ms to 1.1s True Hardwire 14 mA 19 mA 9 volts DC ** 20 dB gain reduction, 1.1s release setting, 50 Hz to 20 kHz

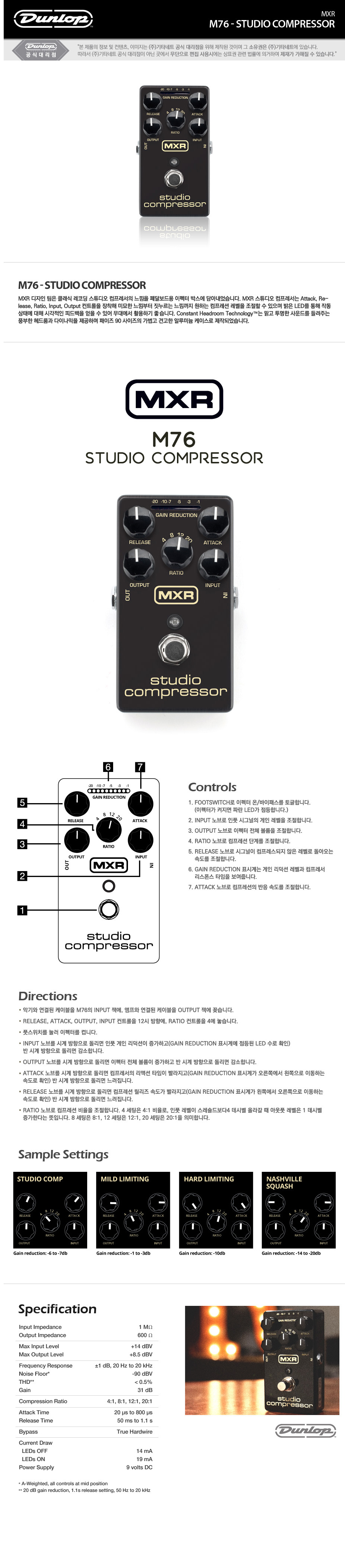

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
