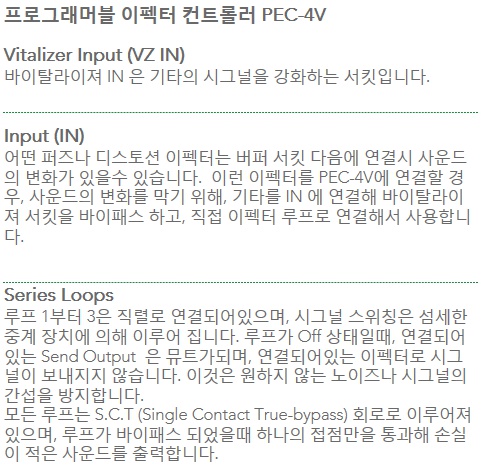

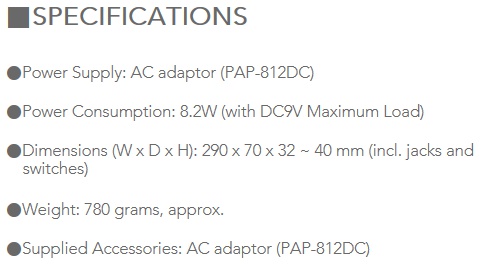

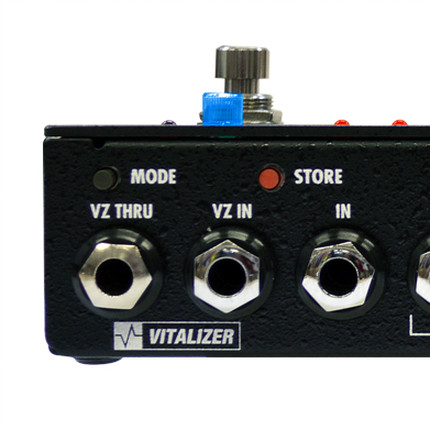

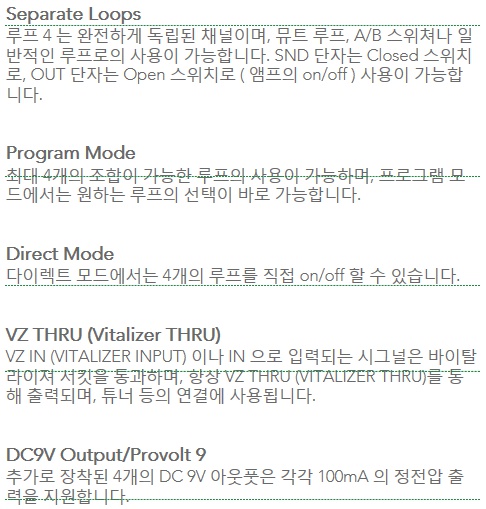

프로그래머블 이펙터 컨트롤러 PEC-4V Vitalizer Input (VZ IN) 바이탈라이져 IN 은 기타의 시그널을 강화하는 서킷입니다. Input (IN) 어떤 퍼즈나 디스토션 이펙터는 버퍼 서킷 다음에 연결시 사운드 의 변화가 있을수 있습니다. 이런 이펙터를 PEC-4V에 연결할 경 우, 사운드의 변화를 막기 위해, 기타를 IN 에 연결해 바이탈라이 져 서킷을 바이패스 하고, 직접 이펙터 루프로 연결해서 사용합니 Series Loops 루프 1부터 3은 직렬로 연결되어있으며, 시그널 스위칭은 섬세한 중계 장치에 의해 이루어 집니다. 루프가 Off 상태일때, 연결되어 있는 Send Output 은 뮤트가되며, 연결되어있는 이펙터로 시그 널이 보내지지 않습니다. 이것은 원하지 않는 노이즈나 시그널의 간섭을 방지합니다. 모든 루프는 S.C.T (Single Contact True-bypass) 회로로 이루어져 있으며, 루프가 바이패스 되었을때 하나의 접점만을 통과해 손실 이 적은 사운드를 출력합니다. Separate Loops 루프4는 완전하게 독립된 채널이며, 뮤트 루프, A/B 스위쳐나 일 반적인 루프로의 사용이 가능합니다. SND 단자는 Closed 스위치 로, OUT 단자는 Open 스위치로 (앰프의 on/off) 사용이 가능합 Program Mode 최태-4개의 조합이 가능한 루프의 사용이 가능하며, 프로그램- 모... 드에서는 원하는 루프의 선택이 바로 가능합니다. Direct Mode 다이렉트 모드에서는 4개의 루프를 직접 on/off 할 수 있습니다. VZ THRU (Vitalizer THRU) VZ IN (VITALIZER INPUT) 이나 IN 으로 입력되는 시그널은 바이탈 라이져 저컷을 통과하며, 항상 VZ THRU (VITALIZER THRU)를 통 해 출력되며, 튜너 등의 연결에 사용됩니다. DC9V Output/Provolt 9 추가로 장착된 4개의 DC 9V 아웃풋은 각각 100mA의 정전압 출 력을 지원합니다... SPECIFICATIONS Power Supply: AC adaptor (PAP-812DC) Power Consumption: 8.2W (with DC9V Maximum Load) Dimensions (W x D x H): 290 x 70 x 32 - 40 mm (incl. jacks and switches) Weight: 780 grams, approx. Supplied Accessories: AC adaptor (PAP-812DC)

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
