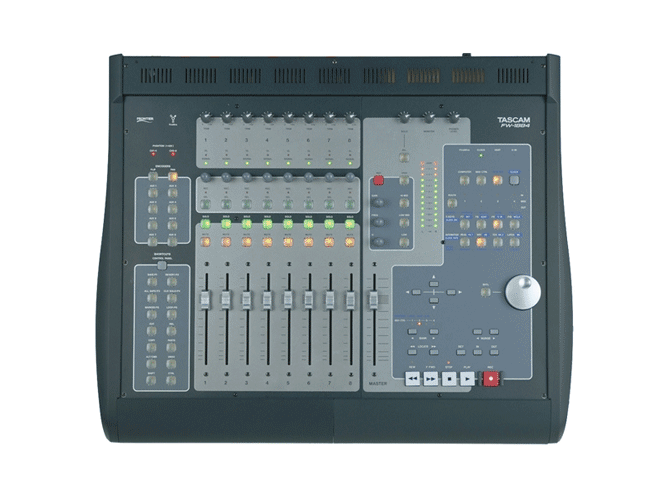

TASCAM FW-1884

FW-1884는 24bit / 96KHz에 대응한 Audio interface，4IN / 4OUT 의 MIDI interface，Control Surface 를 일체화한 FireWire 접속의 DAW 통합 인터페이스 입니다．
8 채널의 아날로그 입출력을 구비하고 있고，멀티트랙 동시 녹음은 물론，서라운드 믹스의 모니터도 1 대로 가능합니다. ADAT optical 및 Coaxial 단자를 내장하고 있어 총 18개의 입력이 가능합니다．또한 오디오 입력부는 믹싱 기능도 지원하고 있어 독립적인 18IN / 2OUT의 믹서로도 사용할 수 있습니다．
DAW 컨트롤 기능은 FW-1884 native control 모드, HUI / Mackie Control 모드에 대응하여，거의 모든 주요한 DAW 어플리케이션의 컨트롤이 가능합니다.
8 페이더 확장 유닛 FE-8 (별매)을 최대 15 대까지 접속 할 수 있어 대규모 DAW 환경 구축이 가능합니다.

통합된 DAW 환경을 FireWire ( IEEE-1394 ) 케이블 하나로 실현.
PC 베이스의 DAW로는 ，기존에는 본격적인 레코딩 / 믹싱 환경을 갖추기 위해서는 필요한 주변 기기를 하나씩 갖추어야 했습니다.（fig.1）．배선도 복잡하게 되고，필연적으로 트러블이 일어나는 가능성도 높아집니다．

FireWire 에 의한 높은 퍼포먼스
USB의 인터페이스와 비교하여，FireWire를 채용한 FW-1884는 24 bit / 96kHz의 고품위 오디오를 멀티 채널로 동시에 녹음/재생할 수 있으며，프로페셔널 퀄러티로의 DAW 환경을 1 대로 실현할 수 있습니다．

각종 DAW 어플리케이션 지원
Mac OS 9/Mac OS X，Windows의 각 플랫폼용의 드라이버가 준비되고 있으며，주요한 DAW 어플리케이션의 대부분에 대응합니다．현재 대응하고 있는 DAW 컨트롤 프로토콜은 다음과 같습니다．
■네이티브 모드
·Steinberg Cubase SX
·Steinberg Nuendo
·Emagic Logic
·Cakewalk SONAR2
·MOTU Digital Performer 등
■에뮬레이션 모드
·HUI 에뮬레이션
·Mackie Control 에뮬레이션
　 ※에뮬레이션 모드로는 ，DAW 따라 사용할 수 있는 기능에 제한이 있는 경우가 있습니다．

최대로 128＋1 페이더까지 확장 가능
8 채널 페이더 확장 유닛 FE-8（별매）을 최대 15 대까지 접속 할 수 있으며，총 128 채널＋1 마스터 페이더로 사용할 수 있습니다.
기존의 전용 콘트롤러 조차도 능가한 대규모 DAW Control Surface의 구축이 가능합니다.

Controller
100mm 터치센서티브 무빙 페이더
페이더 분해 능력 ：10 bit
8 채널 페이더 및 1 마스터 페이더
채널 별 MUTE、SOLO 키 및 encoder
채널 별 4 밴드 EQ 컨트롤
최대 8개의 AUX 컨트롤
DAW의 오토메이션 컨트롤 가능
Transport / 각종 record 기능에 대응
독립적인 CUT / COPY / PASTE 등의 편집 기능키
HUI 에뮬레이션 모드
Mackie Control 에뮬레이션 모드

AUDIO / MIDI Interface
샘플링 주파수 ： 44.1KHz、48KHz、88.2KHz、96KHz
양자화 bit 수 ： 24 bit
24 bit AD / DA 탑재
8 개의 아날로그 입력 ( XLR、TRS )
Phantom전원 공급 지원 （4 채널 단위로 ON/OFF）
INPUT 8은 Guitar 입력 전환 가능 （DI-box내장）
각 입력에 Insert 단자 장비
각 입력에 Trim control 장비
8개의 TRS 출력 및 헤드폰 출력 단자
ADAT optical 입 / 출력 단자
Coaxial 입 / 출력 단자
4개의 MIDI IN / OUT 단자
MIDI I/O 의 내부 routing / MIDI merge 기능
워드클럭 입 / 출력 단자

etc.
2 개의 IEEE1394 단자 （6pin）장비
Windows / Macintosh 지원
18 in / 2 out 의 독립적인 믹서로 사용 가능
8 페이더 확장 유닛 FE-8 을 15 대까지 접속 가능

사진 크게보기

동작환경
Windows
* Windows 2000、Windows XP
* IEEE1394 (OCHI) 인터페이스
* 드라이버 지원 ： ASIO、WDM（MME）、GSIF

Macintosh
* FireWire 단자를 장비한 Macintosh G3 또는 G4
* Mac OS 9.2 이상、혹은 Mac OS X （10.2.4 이상）
* 드라이버 지원
　 Mac OS 9 ： Sound Manager/ASIO、OMS/FreeMIDI
　 Mac OS X ： Core Audio、Core MIDI

MIC IN : XLR 밸런스 （1：GND、2：HOT、3：COLD）
입력레벨 : -56dBu～+14dBu
입력 임피던스 : 2.2kΩ
LINE IN : TRS 밸런스 （TIP: HOT、RING: COLD、SLEEVE: GND）
입력레벨 : -44dBu～+12dBu
입력 임피던스 : 10kΩ（MIC/LINE）、1MΩ（GUITAR）
INSERT SEND : TRS 언밸런스 （TIP: SEND、RING: RETURN、SLEEVE: GND）
규정 출력레벨 : -2dBu
출력 임피던스 : 100Ω
INSERT RETURN : TRS 언밸런스 （TIP: SEND、RING: RETURN、SLEEVE: GND）
규정 입력레벨 : -2dBu
입력 임피던스 : 10kΩ
STEREO/SURROUND MONITOR : TRS 밸런스 （TIP: HOT、RING: COLD、SLEEVE: GND）
규정 출력레벨 : +4dBu
출력 임피던스 : 100Ω
PHONES : 52mW+52mW（32Ω부하 시）
DIGITAL INPUT : COAXIAL
포맷 : AES3-1992、IEC64958（자동인식）
DIGITAL INPUT : OPTICAL
포맷 : ADAT 또는 AES3-1992、IEC64958（자동인식）
DIGITAL OUTPUT : COAXIAL
포맷 : IEC64958
DIGITAL OUTPUT : OPTICAL
포맷 : ADAT 또는 IEC64958
WORD SYNC INPUT/OUTPUT : BNC
MIDI INPUT/OUTPUT : DIN 5 핀
FireWire : IEEE1394 6pin 커넥터
포맷 : IEEE1394
대역폭 : 400Mbps
FOOT SWITCH : 폰 단자
SAMPLING RATE : 44.1KHz、48KHz、88.2KHz、96KHz
양자화 BIT 수 : 24 bit
SIZE : 582 × 136 × 481 mm
무게 : 10.3kg
전원 : 23W
성능
주파수 특성 : 20Hz～20KHz、+0.5/-1.0dB
: 20Hz～40KHz、+0.5/-3.0dB
（모두 LINE IN - SURROUND/STEREO OUTPUT）
왜곡 비율 : 0.013% 이하、1kHz（LINE IN - SURROUND/STEREO OUTPUT）
CROSS TALK : 80dB 이상、1kHz（SURROUND/STEREO OUTPUT）
