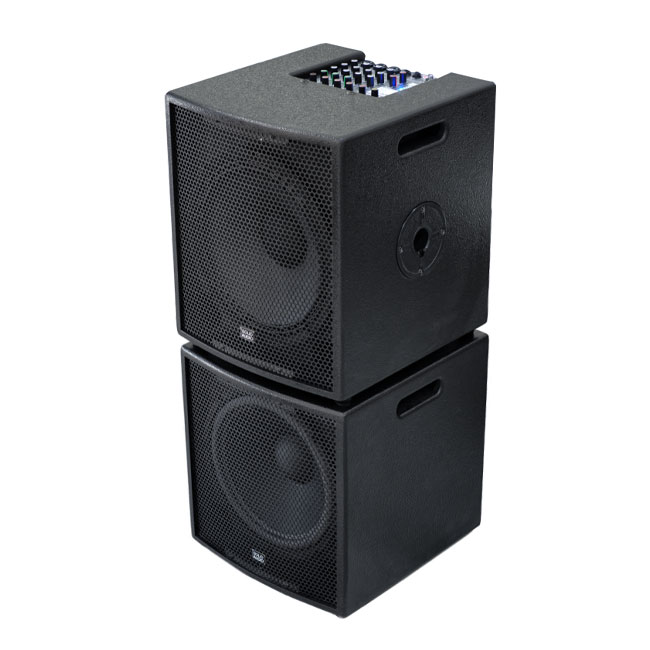

SOLID SM-800 & SUB-800 AUDIO 전문가용 엠프 시스템 #블루투스 무선연결 #고품질 마이크 프리엠프 #코엑시얼(고음내장) 스피커 탑재 # 고휘도 LED 출력표시기 #스피커스탠드 연결 홀 #마이크 에코이펙터/ SM-800 [메인엠프】 SUB-800 [우퍼엠프』 SM-800 [메인엠프] DIGITAL MULTIPLE AMPLIFIER SOLID MIC-1 MIC-2 MIC-3 LINE LEFT RIGHT | MIC-3 -15 +15 HIGH VOLUME USB/BT EFX O PROFESSIONAL DIGITAL MULTIPLE AMPLIFIER MASTER SUB-OUT LEVEL ④ 입력부 #-1번부터 5번은 입력부입니다. 1, MIC-1단자 [콤비잭]: 6.3mm(1/4")잭또는캐논잭을 연결하는 입력단자입니다. 2, MIC-2단자[콤비잭]: 6.3mm(1/4”)잭또는캐논잭을 연결하는 입력단자입니다. 3, MIC-3단자[콤비잭 ]:6.3mm(1/4”)잭또는캐논잭을 연결하는 입력단자입니다. 4, LINE(LEFT/RIGHT) 입력단자 : 6.3mm(1/4") 잭을 연결하는 입력단자입니다. -모노입력시 “RIGHT" 에 연결해주세요. 5.AUX단자 [RCA스테레오] : RCA스테레오 규격의 잭을 연결하는 입력단자입니다. 3.5mm스테레오 단자 : 3.5mm 스테레오 규격의 잭을 연결하는 입력단자입니다. 3 조정부 #-6번부터 10번은 조정부입니다. 6. MIC-1 조정부 : HIGH:MIC-1의 고음부를 조정합니다. MID: MIC-1의 중저음부를 조정합니다. BASS:MIC-1의 저음부를 조정합니다. EFX:MIC-1의 출력되는 에코이펙터 의 양을 조정합니다. VOLUME:MIC-1의 입력되는 소리의 크기를 조정합니다. 7. MIC-2 조정부 HIGH:MIC-2의 고음부를 조정합니다. MID: MIC-2의 중저음부를 조정합니다. BASS:MIC-2 의 저음부를 조정합니다. EFX:MIC-2의 출력되는 에코이펙터 의 양을 조정합니다. VOLUME:MIC-2의 입력되는 소리의 크기를 조정합니다. 8. MIC-3조정부 HIGH:MIC-3의 고음부를 조정합니다. MID: MIC-3의 중저음부를 조정합니다. BASS:MIC-3의 저음부를 조정합니다. EFX:MIC-3의 출력되는 에코이펙터 의 양을 조정합니다. VOLUME:MIC-3의 입력되는 소리의 크기를 조정합니다. 9. LINE조정부 HIGHLINE의 고음부를 조정합니다. MID: LINE의 중저음부를 조정합니다. BASS LINE의 저음부를 조정합니다. VOLUME:LINE의 입력되는 소리의 크기를 조정합니다. 10. AUX/ (USB/BT) 조정부: AUX-VOLUME: AUX의 입력되는 소리의 크기를 조정합니다. USB/BT-VOLUME: USB/BT의 입력되는 소리의 크기를 조정합니다. 11, 출력신호 표시기: 출력되는 소리의 크기를 LED로 표시하는 표시장치입니다. 12,MASTER-VOLUME: 스피커로 출력되는 소리의 크기를 조정합니다. 13,SUB-OUT/LEVEL: 후면부의 우퍼아웃으로 출력되는 소리의 크기를 조정합니다 1. 후면 출력부 LINE-OUT: 6.3mm(1/4") 잭을 연결하는 출력단자입니다. (마스터볼륨을 거치지 않은 출력단자입니다.) VR-OUT: 6.3mm(1/4")잭을 연결하는 출력단자입니다. (마스터볼륨과 연동되는 출력단자입니다.) SUB_OUT: (우퍼를 연결하는 출력단자입니다.) 2. 후면 전원부 POWER-스위치 : 엠프의 켜기/끄기를 조정합니다. AC- 입력단자 : 컴퓨터잭을 연결하여 전원을 공급하는 단자입니다. + MP3 플레이어 1. USB / SD CARD 연결단자 2. 동작정보 표시창 3. 리모콘 수신창 4, MP3의 이전곡선택/볼륨줄이기(길게 누를시) SD CARD VOL- PLAY PAUSE VOL MODE 5. MP3의 정지 및 재생 선택 6. MP3의 다음곡선택/볼륨올리기(길게 누를시) 7. 모드 선택 스위치 - 비프음이 발생합니다. LINE: LINE 모드 제품의 전원동작시 처음나오는 모드이며, 입력기능을 지원하지 않습니다. BLUE : 스마트폰이나 노트북등 무선연결장치(블루투스)가 연동되어 사용가능합니다. “Bluetooth"로 이름이 생깁니다. (가지고 계신 장비가 해당기능을 지원해야 합니다.) MUSIC: USB메모리나 SD카드연결시 동작되며, MP3파일을 읽어 노래를 재생할수 있습니다. *시스템에 전원코드 연결후 전원을 켜시면, USB 메모리 및 SD카드가 없을시 "Hi" 문자가 표기되며, LINE 모드가 우선적으로 동작됩니다. * MP3 볼륨으로 엠프의 스피커에서 나오는 소리의 크기를 조정하실수 있습니다. ・SD카드 / USB메모리 또는 외장하드를 연결하시지 않으면 LINE 모드와 블루투스 연결기능만 선택하실수 있습니다. * 리모콘의 자세한 사용내용은 메뉴얼의 마지막 장에 기재되어 있습니다. + 무선리모콘 1, MP3플레이어 전원스위치(꺼짐/켜짐) 2. 기능종류선택 (USB- 블루투스 연결) 3. 조용히 (뮤트) 4. 재생 및 일시정지 5, 이전 노래 선택 - 다음 노래 선택, 반복설정 (한곡/전곡) 6. 음량 줄이기 - 음량 키우기 7.5개의 종류의 EQ 선택 8, 반복설정 (한곡/전곡) 9. 자동채널 찾기 10, 숫자버튼(0~9) : 노래선곡 -리모컨은 서비스 품목으로서 A/S가 불가능한 소모품입니다. -리모컨 사용거리는 최대 1M입니다. SUB-800 [우퍼엠프] SUB WOOFER SPEAKER SYSYEM POWER CAUTION! TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE ANDER SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED PERSONNEL CAUTION AC: 220V 60Hz FUSE: T2AL.250V

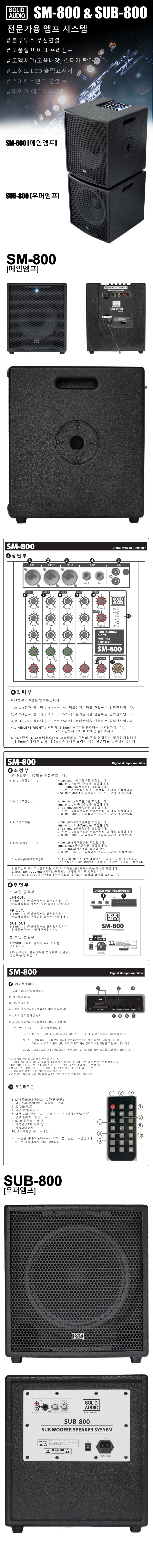

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
