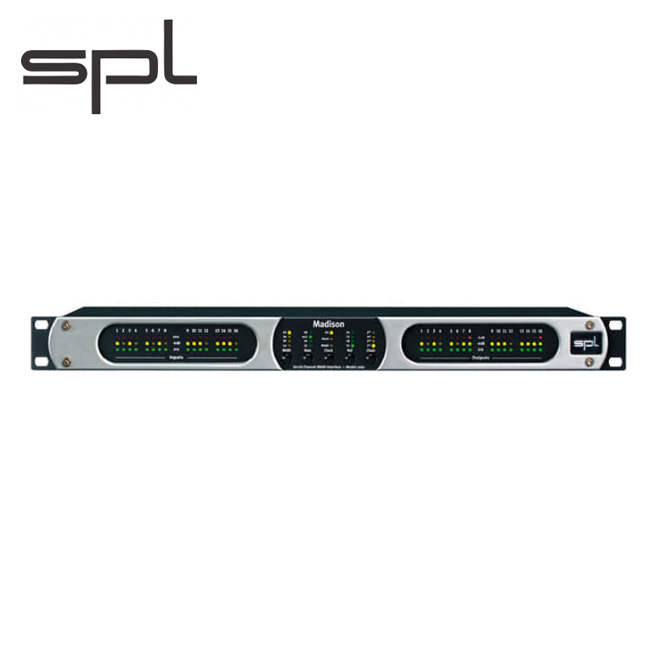

MAINS POWER INPUES Madison 16입력 16출력 MADI 인터페이스 THE MOST ANALOG DIGITAL CONVERTER ANALOG OUT 9-1 OFFER ELECTRIC SHOCK TEX SPL Madison ANALOG OUT 18 ANALOG IN 1 + 8 ● 혁신적인 아날로그 대 디지털 컨버터 SPL Madison은 MADI 인터페이스가 장착된 디지털 콘솔, 오디오 라우터 및 PC MADI 카드에서 사용할 수 있도록 설계되었으며 SPL의 순수 아날로그 사운드를 그대로 구현해 냅니다. 16개의 입력과 16개의 출력 채널을 1U 랙 사이즈에서 구현하며, 아주 안정적인 클럭 및 MADI 프로세싱을 통해 최고 수준의 시그널 변환을 하게 됩니다. 또한 최대한 간결해진 동작, 간단한 사용에서 확장된 사용은 물론 대규모 사운드 컨버전 시스템도 구성할 수 있습니다. ㅇ 주요 스펙 • 1U 사이즈에서 16 AD 및 16 DA 변환 • 36V 오디오 레일을 아날로그 섹션에 채택하여 최상의 사운드 변환 •+24dBu 프로페셔널 출력 레벨 • 최고의 가격대 성능비 제공 ● 1개의 MADI 포트에서 최대 64 채널 입출력(4대 장착시) ・레이턴시가 발생하지 않는 MADI 체인 연결 ・44.1kHz~ 192 kHz, +/- 10% 스피드 조정 ・지터가 발생하지 않는 SPL의 클럭 기술 최고의 호환성 제공, 레이턴시가 거의 발생하지 않는 MADI IVO •4가지리퍼런스 레벨 선택 : 15/18/22/24 전면 패널 컨트롤을 통한 간단한 동작 및 설정 • 인체공학적인 설계 적용 및 원거리에서도 레벨의 상태를 명확하게 인지 가능 팬을 사용하지 않은 설계, 저전력 저소음 설계(최대 30W) • 옵션으로 장착이 가능한 예비전원 4개의 아날로그, 8채널 멀티 케이블 사용 DB25 단자(TASCAM 규격) •독일 제조 MADI란 무엇인가? 방송환경 및 프로페셔널 라이브 환경에서는 지난 20여년 동안 계속 MADI를 사용해 오고 있습니다. 지터가 발생하지 않으며, 다채널 오디오를 단 1개의 케이블을 사용하여 정확하게 전송할 수 있는 것은 물론 케이블의 길이가 길어지더라도 케이블 비용을 최소화할 수 있는 등 MADI 만의 강점을 제공하기 때문입니다. 왜 Madison을 사용해야 하나? SPL은 혁신적인 아날로그 오디오 제품을 생산해 오던 회사입니다. 컨버터에서 아날로그 섹션 부분에 대한 많은 아이디어를 가지고 있는 것 또한 사실입니다. 뛰어난 컨버터 기술은 아날로그 부분을 어떻게 설계하느냐에 따라 달라지며, 이 점이 바로 컨버터의 퀄리티를 좌우합니다. 기존 솔루션과는 다르게 사운드의 퀄리티에 보다 집중하였습니다. SPL의 Madison의 아날로그 오디오 섹션은 모두 36V 오디오 레일을 사용하며, 출력 레벨도 24 dBu를 제공합니다. 결과는 아주 놀랍습니다. 아주 간단한 동작, 유연한 확장성, 무엇보다도 뛰어난 사운드, 채널 당 공급 단가 등 어떠한 면에서도 새로운 혁신을 제공합니다. 다양한 입출력을 제공하는 Madison은 대규모 멀티채널 구성 환경에서 프로페셔널 아날로그 장비를 통합하여 사용하기에 가장 적당합니다. 4 종류의 일반적 리퍼런스 레벨을 제공하며, 44.1 kHz에서 192 kHz에 이르는 샘플 레이트도 아주 쉽게 선택하여 사용할 수 있으며, 멀티코어 아날로그 입출력, 옵티컬 파이버 MADI 입출력 및 워드 클럭 입출력을 제공합니다. Madison은 어떠한 장소에서도 간단히 설치하여 사용할 수 있습니다. 최대 4대의 유닛까지 1개의 MADI 포트를 통해 연결할 수 있습니다. 디지털 콘솔, MADI PC 카드 또는 어떠한 프로페셔널 오디오 라우팅 장비에서도 쉽게 적용할 수 있습니다. MDAI 포트는 거의 0에 가까운 레이턴시로 최대 64 개의 입출력을 간섭 없이 변환할 수 있습니다. 또한 MADI는 새로운 스튜디오 I/O의 표준으로서, Madison은 홈 스튜디오 및 프로젝트 스튜디오, 상업 레코딩 스튜디오 등에서 완벽한 인터페이스의 역할을 합니다. 사용 장소와 상관없이 멀티 아날로그 오디오 채널을 가장 순수하고 현실감 있게 변환하고자 한다면, Madison이 답이 될 것입니다. ● 후면 패널 다이어그램 USB socket: computer connection Clock for external Mixing console, summing amp. for updates. No audio signals! digital units effects unit, monitor controller pl Madison Power connection: Use the supplied power cord only. Clock generator External units, Madison chain (Microphone preamp, mixing console, summing amp, effects unit The power supply accepts voltages from 90-264V. 변환부 및 연결 해상도 ・24 Bit 지원 샘플 레이트 ・44.1, 48, 88.2, 96, 176.4, 192kHz Vari-Speed •56 채널 모드에서 ±12.5%, 64채널 모드에서 -12,5% 입력 리퍼런스 레벨 •최대 24dBu, 22dBu, 18dBu, 15dBu 선택 가능 출력 리퍼런스 레벨 •최대 24dBu, 22dBu, 18dBu, 15dBu 선택 가능 워드 클럭 ・SPL 제작 내부 클럭, 워드 클럭, MADI •64 채널 구동을 위해 4대의 MADI 체인 선택 가능 •75 오옴 입력, 임피던스터미네이티드 •입력: TTL/CMOS5/CMOS3, 출력 : 3.3Vtt •44,1& 48kHz: 56/64ch, 2x44,1& 48K: 28/32ch, 4x44,1& 48K: 14/16ch •2x44,1& 48K, 4x 44,1 & 48kHz: SMUX/HighSpeed 워드 클럭 레벨 MADI 채널 MADI 포맷 오디오 입력 •16 아날로그, 발란스드 입력, DB25/Tascam MADI 옵티컬 디지털 입력(최대 64 채널) 오디오 출력 아날로그 입력/측정치 다이나믹 레인지

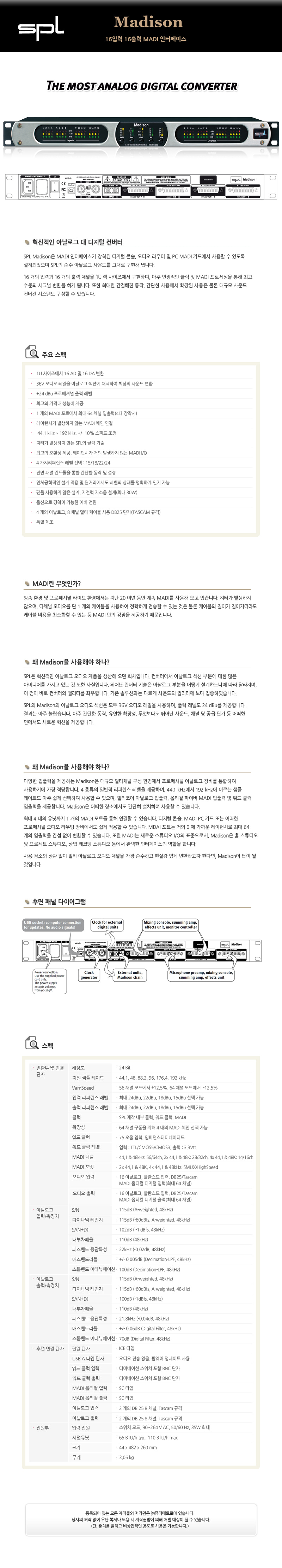

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
