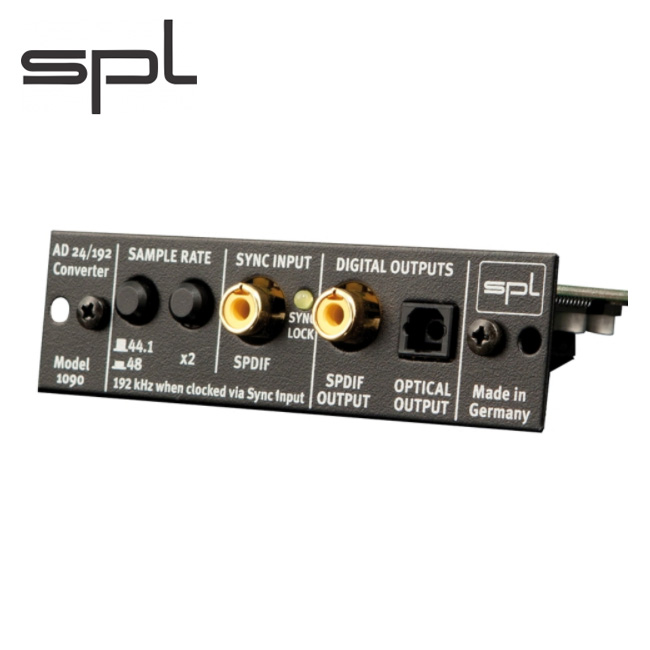

AD 24/192 SAMPLE RATE SYNC INPUT DIGITAL OUTPUTS Converter LOCK Model SPOIF SPDIF 1090 192 kHz when clocked via Sync Input OUTPUT OUTPUT Germany OPTICAL Made in robo 26011 13 260 OLICY W Musiktechnik Made in Germany *본 제품은 사용자가 간단히 장착할 수 있지만, 제품을 구입하실 경우 DAWmall에서 무료로 장착해 드립니다. 보다 상세한 호환 제품에 대해서는 아래의 옵션 가이드를 참고하십시오. * SPDIF 코엑셜, 옵티컬 출력을 동시에 사용할 수 있으며, SPDIF는 프로페셔널 포맷으로 제공이 됩니다. SPL 24/192 AD Converter Module SPL 24Bit / 192 kHz AD 컨버터 모듈 24/192 AD Converter 24/96 AD 컨버터 모듈은 이 모듈을 옵션으로 장착할 수 있는 SPL 제품에 디지털 출력을 지원하는 옵션으로서 아주 쉽고 간편하게 설치가 가능합니다. SPDIF 규격의 코엑셜 및 옵티컬 단자를 모두 지원하며, 병렬로 사용할 수도 있습니다. 본 AD 컨버터 모듈의 핵심은 최대 96 kHz의 샘플 레이트까지 사용할 수 있는 24 Bit AKM 컨버터에 있습니다. 샘플 레이트는 44.1, 48, 88.2, 96 kHz에서 선택할 수 있습니다. 고정밀 쿼츠 오실레이터를 사용하여 아주 깨끗하면서도 낮은 지터의 마스터 클럭을 제공합니다. 컨버터는 SYNC 입력을 통해 다른 디지털 장비와 씽크할 수 있습니다. 만약 시그널을 감지하면 컨버터는 자동으로 SYNC 입력을 통해 들어오는 씽크 신호에 맞게 샘플 레이트가 적용됩니다. 외부 SYNC 신호를 감지한 경우 황색 LED가 점등하게 됩니다. 외부 클럭 신호를 감지하게 되면, 간섭을 방지하기 위해서 내부 오실레이터는 자동으로 동작을 멈추게 됩니다. 매우 안정적인 전원 공급 회로가 적용되어 있기 때문에 컨버터는 어떠한 환경에서도 안정적으로 신호를 공급받고 신호를 변환할 수 있어, 투명하면서도 지극히 명료한 사운드를 제공합니다. 입력단을 아주 컴팩트하게 설계하여 컨버터로 입력되는 신호 경로가 가능한 최소가 될 수 있도록 하였습니다. 규정 이상으로 회로 기판에 그라운드 처리를 하여 간섭을 최소화하였으며, 아날로그와 디지털 부품이 정확히 분리되어 동작할 수 있도록 하였습니다. 설치시 주의점 SPL의 AD 컨버터 모듈은 SPL 기기의 옵션으로 사용될 수 있도록 특별하게 설계가 되었습니다. 타사 제품과 호환되지 않습니다. 모듈을 설치하기 전, 발생된 정전기를 제거하기 위해서 기기의 후면에 위치한 그라운드 리프트 스위치를 반드시 눌렀다 빼시기 바랍니다. 장착할 기기의 전원 케이블 및 연결된 오디오 케이블을 모두 제거하십시오. ● 컨버터 모듈을 주의하여 다루십시오. 모듈의 부품이 손에 닫지 않도록 항상 모서리만을 잡으시기 바랍니다. 모듈에 힘을 가하거나 압력을 가하지 마십시오. 제품 설명 입력 : SYNC INPUT SYNC 입력은 외부 기기의 신호를 전송 받아 본 컨버터의 샘플 레이트를 컨트롤하기 위한 용도로 사용됩니다. 마스터 소스(예를 들어, 사운드 카드)의 S/PDIF 출력을 SYNC 입력에 연결하도록 합니다. 본 AD 컨버터 모듈은 워드 클럭 씽크를 지원하지 않습니다. SYNC 입력으로 사용 가능한 씽크 신호가 들어오고 있음이 감지되면, 황색 SYNC LOCK LED가 점등하며, 컨버터는 자동으로 외부 샘플 레이트에 씽크가 됩니다. 외부 클럭 신호가 감지되면, 내부 오실레이터는 자동으로 동작을 멈추게 되며, 이로서 간섭이 발생하지 않습니다. 만약 씽크 신호가 사라지게 되면, 컨버터는 자동으로 이전에 선택된 내부 샘플 레이트로 전환하게 됩니다. 단일 채널 지원 장비에서 추가적인 입력 사용하기 만약 24/96 AD 컨버터 모듈을 단일 채널만을 지원하는 GainStation 1, Channel One 또는 Track One과 같은 기기에 설치하는 경우, 스테레오 컨버터의 두번째 채널을 기기 후면에 있는 추가적인 아날로그 AD 컨버터 입력에 삽입하여 사용할 수 있습니다. 이 방법을 사용하면 데이지 체인 형식으로 2 대의 프리앰프 또는 채널 스트립을 하나의 컨버터를 사용하여 디지털 변환할 수 있음을 의미합니다. 또한 필요한 다른 단일 채널 아날로그 장비를 2번째 채널을 이용하여 컨버터로 사용할 수 있습니다. 코엑셜 및 옵티컬 SPDIF 출력 컨버팅된 신호는 RCA(코엑셜) 및 옵티컬 출력으로 모두 출력됩니다. 디지털 신호는 프로페셔널 SPDIF 포맷을 사용하기 때문에 스테터스 블록에 샘플 레이트 데이터를 포함하지 않은 상태에서 전송합니다. 이 디지털 신호를 수신하는 장비가 프로페셔널 SPDIF 포맷을 지원하는지 확인하실 것을 권장하며, 옵션으로 선택할 수 있는 경우에는 프로페셔널 옵션을 체크해 주십시오. 일부 기기는 컨슈머 포맷을 지원하는 경우도 있습니다. 만약 디지털 신호를 수신하는 장비에서 샘플 레이트를 인식하지 못한다면, 스테터스 블록 데이터가 필요한 것으로서 자동으로 입력되는 샘플 레이트를 인식하지 못하는 것입니다. 샘플 레이트 선택 24/96 AD 컨버터 모듈은 44.1, 48, 88.2, 96, 176.4, 192 kHz의 샘플 레이트에서 선택이 가능합니다. 44.1/48 버튼을 눌러 44.1 kHz 또는 48 kHz의 샘플 레이트를 선택할 수 있습니다. X2 버튼을 누르면 샘플 레이트가 두 배가 됩니다. 즉, 44.1 kHz를 선택하면, 88.2 kHz가, 48 kHz를 선택하면 96kHz가 적용됩니다. 외부 클럭을 사용하면, 176.4, 192 kHz의 샘플 레이트를 사용할 수 있습니다. • 내부 샘플 레이트: 44.1, 48, 88.2, 96kHz • 외부 샘플 레이트 : 32, 176.4, 192 kHz • 다이나믹 레인지 : 112 dB (A-weighted) THD + N (@ -1dBFS/ 1kHz) : 0.0007 % • 주파수 응답 특성 (48kHz) : 10 Hz ~ 22 kHz, ± 0.2dB

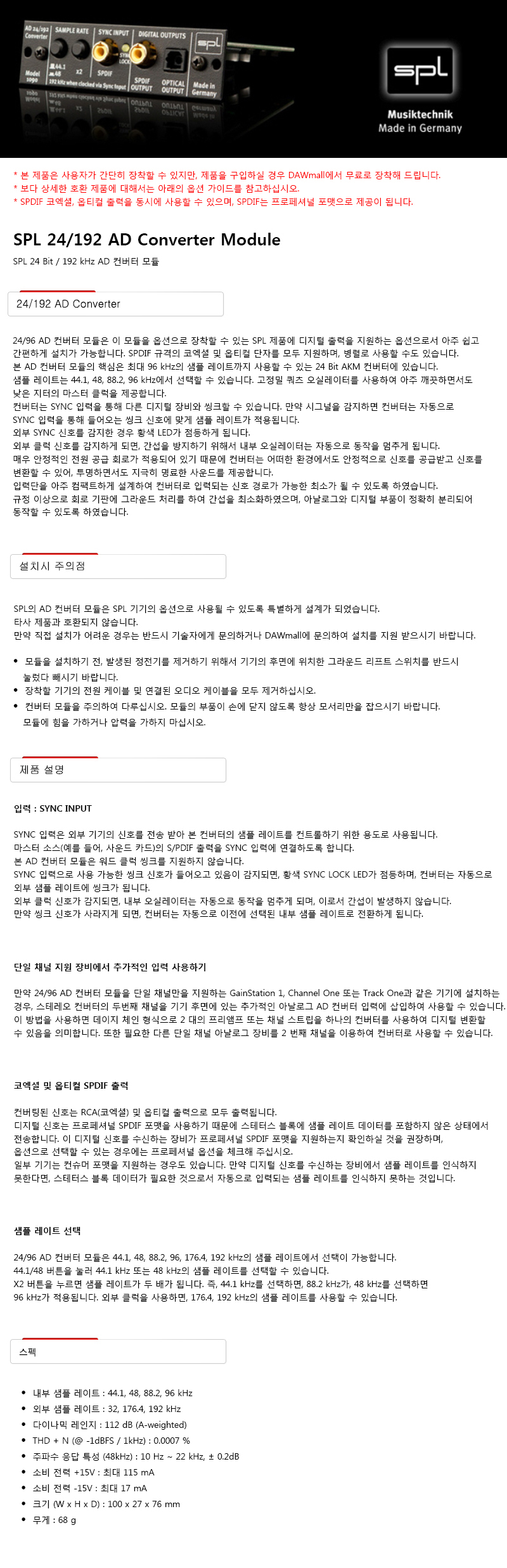

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
