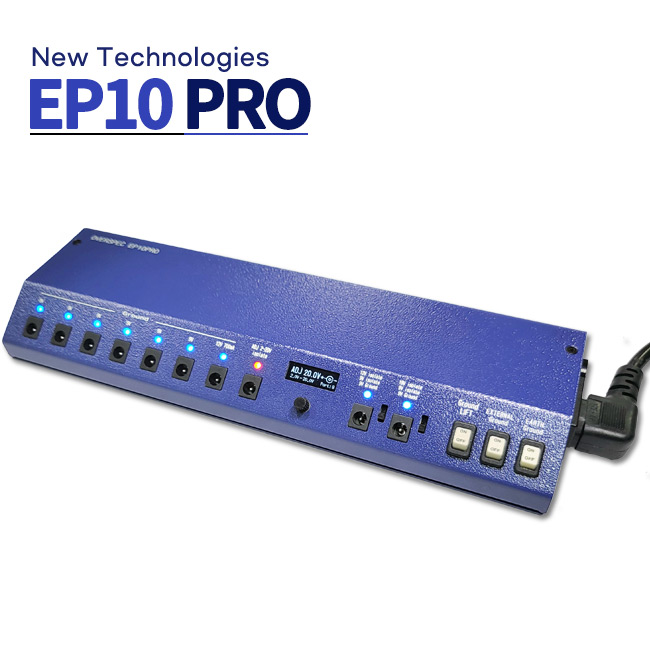

New Technologies EP10 PRO 오버스펙 이펙터 파워서플라이 OVERSPEC EPIOPRO DJ 2-20 AD.J20.0V+@- 200-20.04 Port Ground EXTERN EP10PRO 추가된 기능 EP10PRO는 방송통신기자재 적합 시험과 전기안전인증 테스트를 전항목 A등급으로 통과한 제품(EP10GI)에서 전기안전관리 부품을 유지한 상태로 파생된 모델입니다. 접지선택 가변전압 LED 밝기 외부접지 스위치 지원 포트 지원 조절가능 연결가능 외관변화 출력용량 Ground 출력전압 LIFT 접지선택 스위치 지원 OVERSPEC EP10PRO는 그라운드 스위치 3개로 노이즈가 적은환경 선택이 가능합니다. 1. 그라운드 리프트(Ground LIFT) : 앰프나 음향설비에 접지가 잘 되어있는 경우 EP10PRO에 연결된 EARTH Ground, EXTERNAL Ground를 LIFT하여 1점 접지(StarGround)를 구현하여 Ground loop나 Ground간의 간섭을 차단하여 노이즈제거에 도움이 됩니다. 2. 외부 접지(EXTERNAL Ground) : 접지가 없는 장소나 접지가 없는 콘센트를 사용하는경우 혹은 기존접지에 에어컨, 냉장고, 엘리베이터, GroundEXTERNAL EARTH 전기모터, 인덕션등 잡음이 발생하는 장치와 Ground를 분리하여 따로 쓸 수 있습니다. 3. 어스 접지(EARTH Ground) : 전원콘센트에 연결된 접지로서 건물의 접지공사를 통해 땅에 연결된 접지를 외함과 전원부 음극에 연결하여 전기안전 및 노이즈 감소에 도움이 됩니다 ADJ 2-20V Misolate ADJ 3.6V+C- 12V isolate 9V'isolate ♥ 가변전압 포트 지원 2~20V까지 0.1V단위로 전압조정이 가능한 포트를 지원하므로 아날로그 이펙터나 가변 전압이 가능한 이펙터에 입력 가능한 •전압범위 내에서 기준전압보다 낮거나 높은 전압을 사용하여 출력 특성을 변화하여 연주에 사용할 수 있습니다. Isolate 100mA Part:8 9V Ground ♥ LED 밝기 조절 가능 전면에 내장된 10개의 LED는 고휘도 발광 LED이므로 페달보드 하단에 설치하였을 경우 페달보드 실루엣을 볼 수 있는 조명 역활이 가능하며 상단에 설치하였을 경우에는 눈부심을 방지하기위해 LED 밝기를 약하게 하는것이 가능합니다. 조절 방법: 노브를 돌려서 LED Lighting을 선택 후 노브를 눌러서 High나 Low로 변경합니다. 외부접지 연결 가능 solate 기존 접지와 분리된 깨끗한 접지를 연결하는 것을 추천합니다. 외부접지 테스트방법 and & Isn1= VERSPEC 하지만 별도의 접지가 없는 경우 건물 골조나 지면에 1m2이상 접합된 금속으로서 창문새시, 도어새시, 소화전, 수도파이프 등에 연결하여 사용이 가능합니다. Isolate 3. Ground LIFT를 off로 전환하세요 2. EP10PRO에 외부접지를 연결하세요 1. 앰프와 EP10PRO를 접지가 없는 콘센트에 연결하세요 18V isolate 9V isolate 9V-Ground 4. External Ground를 off로 했을때와 on으로 하였을때 노이즈를 비교하여 테스트 할 수 있습니다. 크기 : 가로+20mm •접지스위치 : 3개(Ground LIFT, EXTERNAL Ground, EARTH Ground) 접지단자: 본체 왼쪽에 외부접지 잭 추가 접지선 : 10m/AWG19 (플러그, 집게 금도금제품 및 납땜결선) 포트별 출력전압 1번 : Ground 9V, 2번: Ground 9V, 3번 : Ground 9V, 4번 : Ground 9V, 5번 : Ground 9V 6번: Ground 9V, 7번: Ground 12V, 8번 : Isolate 2~20V(0.1V단위 설정가능) 9-1번 : Ground 9V, 9-2번 Isolate 9V, 9-3번: Isolatte 12V 10-1번 : Ground 9V, 10-2번 Isolate 9V, 10-3번 : Isolatte 18V •전압별 전류 : 9V -10~1000mA, 12V-10~700mA, 18V- 10~260mA 9V 1500mA/12V 700mA/18V 260mA / 권장사용용량 : 11VA (LED 밝기 Low시 12VA) 제품구성 : EP10PRO 본체 -1대, 전원케이블 1.8m -1개, DC케이블 60Cm -10개, Y케이블 80Cm -1개, 극성변환 케이블-2개, DC플러그 칼라캡 20개, 퓨즈 220V 0.3A-1개, 보호필름-1장, 외부접지선 10m -1개 EP10PRO 연결방법 EXTERNAL GROUND POWER BAR WITH GROUND A ooooooL pedaltrain ➤ YouTube 유튜브를 통해 외부접지 테스트 동영상 확인해보세요!! 3종류의 접지와 Isolate 출력포트 그리고 가변전압까지 지원하는 아날로그방식 파워서플라이 깨끗하고 안정적인 출력을 경험하세요 |New technologies EP10PRO OVERSPEC의 야심작 아날로그방식100% Linear Power Supply 외부접지 사용 노이즈필터 56개 내장 Isolated 18V 100 194 500ml 5000- 깨끗한 출력 출력 14채널 10포트 전류량 조절장치로 사용가능한 전류확인 '충분한 출력용량(9V 1,500mA, 12V 700mA, 18V 100mA) 다양한 출력전압(9V,12V,18V,isolate) 노이즈방지용 케이스 페달트레인 nano에 장착 가능한 작은 사이즈 가변전압 지원 OVERSPEC EP10PRO AJ 2-20 OVERSPEC 완벽을 추구하는 100% Linear 방식으로설계되어 고주파로 인한 노이즈가 없으며 56개의 노이즈필터를 사용하여 깨끗하고 안정적인 출력 0.1V 단위로 변경 가능한 가변 출력포트는 프로 연주자의 니즈를 만족시키기 위한 기능입니다. 그라운드 리프트(Ground LIFT), 외부접지(EXTERNAL Ground), 어스 접지(EARTH Ground) 선택이 가능하므로 접지 환경이 좋지 않은 장소 에서도 노이즈가 적은 환경설정이 가능합니다.

상세 이미지의 글자를 옮긴 것입니다. 정확한 내용은 상세 이미지를 확인해 주세요.
