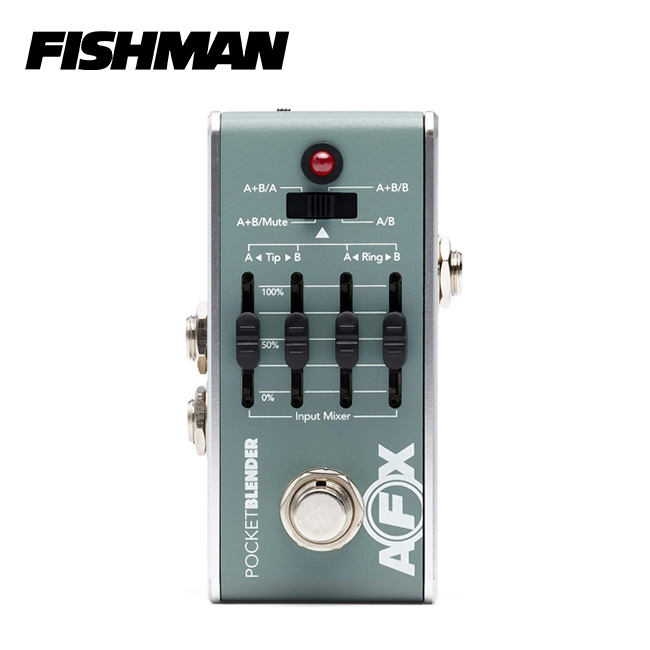

MODEL NUMBER AUDIO I/O POCKETBLENDER POCKETBLEN A4 Tp> A+B/Mute- A◄ Tip ▸ B A◄ Ring B Input Mixer LENDER DUAL PATH FISHMAN® Inspired Performance Technology™ A+B/Mute A◄ Tp > B A Ring B AFX POCKET BLENDER MINI A/B/Y+ DI ACOUSTIC GUITAR PEDAL -Ground Lift 가 있는 균형 잡힌 D.I. 출력 -혁신적인 이중 경로 라우팅 -컴팩트한 디자인 ENDER A4 Tp 8 A4 Ring▸ B ALL THE ESSENTIAL TOOLS IN ONE COMPACT PEDAL 레벨 조절이 가능한 A/B 페달. 그라운드 리프트가 있는 내장 DI 출력. 부스트 페달. Y-스플리터 출력. 2채널 믹서. AFX Pocket Blender 는 네 가지 필수 도구를 결합한 궁극의 A/B/Y 페달입니다. 1. TRS 입력에 연결된 오디오 소스의 레벨을 지속적으로 조정할 수 있는 입력 믹서 2. 하우스 PA 또는 앰프로 전송하는데 사용할 수 있는 Fishman 의 균형 잡힌 라인 드라이버 회로가 특징인 D.I. 출력 3. 신호를 분할하거나 하나 또는 두 개의 스테이지 앰프에 연결하는 ABY 출력 4. A/B 모드 스위치는 풋스위치를 눌렀을 때 전반적인 동작을 결정합니다. A Tip B THIS IS THE CLASSIC POCKET BLENDER IN A SMALL FOOTPRINT. A/B 기능을 건드리지 않고도 두 개의 오디오 소스를 연결하고 함께 혼합할 수 있는 미니 2채널 믹서입니다. 이것은 마이크 또는 바디 픽업을 특징으로 하는 Fishman 사운드홀 픽업과 같은 듀얼 소스 시스템에 적합합니다. 풋스위치를 누르면 하나의 믹스와 다른 믹스 사이를 전환하는 "A mix" 및 "B mix"를 설정하여 간단한 블렌더를 구축합니다. mixA에서 온보드 마이크 (50%)와 온보드 픽업(50%)의 균형을 맞출 수 있습니다. 그런 다음 솔로작업에 사용하는 mix B에서 마이크를 50%로 두고 픽업을 75%로 높일 수 있습니다. 모두 풋스위치를 한 번만 밟으면 됩니다. 믹서가 있는 A/B 페달일 뿐만 아니라 Fishman 만의 AFX Dual Path ecosystem 의 핵심입니다. 일반적인 TRS 오디오 케이블을 사용하여 팁 또는 링 신호 경로에 효과를 할당하고 기본적으로 각각 믹스 레벨을 제어하는 두 'Scenes' 사이를 전환합니다. Tip Sleeve 모든 AFX Mini는 표준 기타 악기 케이블과 호환되며 하나의 케이블로 두 개의 독립적인 효과 체인을 만들 수 있는 Ring 혁신적인 듀얼 채널 오디오 경로를 제공합니다. 여러 AFX Mini 를 TRS "stereo" 기타 케이블과 함께 연결하고 각 페달의 오디오 경로 스위치를 "Tip" 또는 "Ring"으로 설정하기만 하면 됩니다. "Tip"으로 설정된 페달은 하나의 효과 체인을 생성하고 "Ring"으로 설정된 페달은 다른 효과 체인을 생성합니다. AFX SIGNAL FLOW - Separate reverbs for Mag and Tap Spring R Spring Plate FISHMAN Blend 9VDC set Audio Path to Tip to process the Mag pickup separately set Audio Path to Ring to process the Body Sensor separately Reverb Input Tim AFX-D Sensor separately Rare Earth Mag Pickup Tap Body Sersor Tip Rare Earth Mag Pickup Ring Tap Body Sensor AFX Minis 를 사용하면 특정 효과가 처리될 오디오 경로를 선택할 수 있습니다. 페달 전면에 있는 Audio Path switch 를 선택하여 작업을 수행합니다. 표준 악기, 기타 및 패치 케이블을 사용하려면 오디오 경로 스위치를 "Tip" (mono)으로 설정해야 합니다. Audio Path Tip (mono) Ring FOOTSWITCH 풋스위치를 누르면 A/B 모드 스위치에 확인 할 수 있듯이 mix A, mix B 또는 음소거를 전환합니다. 완벽한 아날로그 제품을 제공하기 위해 A/B LED 상태 확인이 불가능했습니다. 이는 다른 패시브 A/B 페달과 동일하므로 LED는 페달에 적절한 전원이 공급되고 있음을 나타냅니다. 2개의 믹스를 설정 할 수 있는 4개의 입력 페이더가 있습니다. 하나는 A용이고 다른 하나는 B용으로 풋스위치를 누르면 출력으로 전송되는 이 믹스를 전환 할 수 있습니다. 이러한 레벨이 혼합되고 라우팅되는 방식은 믹스 페이더 바로 위에 있는 A/B 모드 스위치에 의해 결정됩니다. - Tip → A: 풋스위치가 A위치에 있을 때 들어오는 Tip 신호의 레벨을 설정 - Tip B: 풋스위치가 B 위치에 있을 때 들어오는 Tip 신호의 레벨을 설정 - Ring → A: 풋스위치가 A 위치에 있을 때 들어오는 Ring 신호의 레벨을 설정 - Ring → B:풋스위치가 B 위치에 있을 때 들어오는 Ring 신호의 레벨을 설정 Audio Path switch 가 Tip 으로 설정된 AFX 페달의 경우 해당 페달의 효과가 Tip 이라고 표시 된 왼쪽 두 개의 페이더에 표시됩니다. 반대로 오디오 경로 스위치가 Ring 으로 설정된 AFX 페달은 해당 페달의 오디오가 Ring 이라고 표시 된 오른쪽 두 개의 페이더에 표시됩니다. A/B MODE SWITCH 풋스위치를 누르면 A와 B에 대해 설정한 믹스 간에 전환되지만 OUTPUTS Lift Ground 반전이 있습니다. A/B 모드 스위치를 사용하여 신호를 다양한 방식으로 혼합하도록 선택 할 수 있습니다. -A/B : 일반적인 A/B 페달 동작입니다. 입력 믹서에 설정된 대로 A와 B의 레벨 사이를 전환하려면 이 모드를 선택하십시오. -A+B/Mute: 이 모드는 다음 사이를 전환하는 데 유용합니다. A. Tip 및 Ring 신호 경로의 합산 혼합
